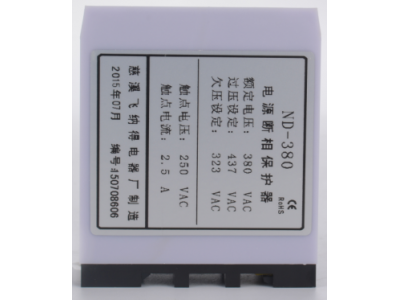

ND系列電源斷相保護器

1 產品概述

ND系列電源斷相保護器（又稱三相電源監視器、相序保護器、過欠壓保護器等）主要用于交流50/60Hz，額定電壓460V以下，工業三相220V、380V、440V、460V等電壓級別的各種故障檢測，對三相輸入電源的電壓過高、電壓過低、缺相、逆相(相序)、三相電壓不平衡等提供繼電保護，產品廣泛應用于空壓機、電動機、配電箱、水泵、油泵、中央空調機組、電控箱、配電柜、起重機等，如中央空調壓縮機保護，各種電梯的電源監視，水泵、油泵防缺相、逆相保護等，是工業設備運行中維護設備工作電壓正常的不可缺少的保護產品。

本產品符合GB14085.5－2001 eqv IEC60947－1：1999標準。

警告！本產品一般是對三相電源的電源側采樣，不得安裝在變頻電流的輸出側！

2 結構特點

1）安裝方式：該保護器底座采用導軌式，內設兩個M4螺孔結構，直接獨立安裝或HT35導軌安裝。

2）指示燈：以5個指示燈分別來指示：正常，缺相（電壓三相不平衡），逆相，過壓，欠壓。

3）外型尺寸： 68mm×30mm×76mm。

3 保護特性

1）缺相保護：指被保護線路在運行狀態或非運行狀態時，任意一相發生斷相故障，延時2S動作。

2）逆相保護：防止L1、L2、L3三相交流相序接錯的一種保護措施，延時2S動作。

3）電壓不平衡保護：指三相電壓不平衡將會影響線路安全運行的一種保護措施，三相不平衡率＝

×100%>10%時，保護延時2S動作。

4）過壓保護：指被保護線路電壓高于設定值，延時3~8S動作，恢復回差為6~20VAC。

5）欠壓保護：指被保護線路電壓低于設定值，延時3~8S動作，恢復回差為3~20VAC。

4 主要技術數據

1）主電路：

1）額定電壓：220VAC，380VAC，440VAC，460VAC。

2）主電路的連接導線：絕緣銅線其載面積1.0~2.5mm。若單股銅線可直接插入接線柱；若采用軟線，則必須在導線上加針型接線頭，以確保連接可靠。

2）輔助電路：

1）具有電氣不可分的一常開和一常閉觸頭。

2）使用類別：AC15 ，DC13

3）觸點容量：250VAC 2.5A ，30VDC 1.5A

4）約定發熱電流：5A

5. 選型舉例

型號	功能說明
ND-380	額定電壓380V；斷相、錯相、電壓不平衡、過壓、欠壓；過壓+15%，欠壓-15%
ND-380W	額定電壓380V；斷相、錯相、電壓不平衡、過壓、欠壓(帶電位器可自調±5-20%)
ND-380T	額定電壓380V；斷相、錯相、電壓不平衡、過壓、欠壓(客戶指定如±10% ±12.5%等)
ND-380H	額定電壓380V；斷相、錯相、電壓不平衡；
ND-220	額定電壓220V；斷相、錯相、電壓不平衡、過壓、欠壓；過壓+15%，欠壓-15%
ND-460	額定電壓460V；斷相、錯相、電壓不平衡、過壓、欠壓；過壓+15%，欠壓-15%

注：出廠設置一般默認±15% ，其它的則需訂制

6. 選型表

型號	額定電壓（VAC）	過壓設定（VAC）	欠壓設定（VAC）
ND-220	220	253	187
ND-220W		230 ~ 270	180 ~ 210
ND-220T		客戶指定	客戶指定
ND-380	380	437	323
ND-380W		399~ 456	304 ~ 361
ND-380T		客戶定制	客戶定制
ND-440	440	506	374
ND-440W		470 ~ 540	360 ~ 420
ND-440T		客戶定制	客戶定制
ND-460	460	529	391
ND-460W		480 ~ 570	370 ~ 440
ND-460T		客戶定制	客戶定制
