一、 產品概述

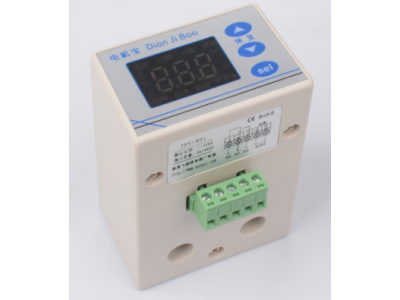

數字式電機保護器是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。該產品采用數字處理技術，高亮度LED顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、欠載、缺相、三相電流不平衡等故障。當發生上述故障時，內部繼電器觸點斷開，切斷電動機電源。
二、 主要功能
l 電流顯示
l 過載保護
l 欠載保護
l 缺相保護
l 三相不平衡保護
l 自動恢復
l 故障電流鎖定
l 內置時間繼電器功能
三、 主要技術指標
|
指 標 |
型 號 JFY-801 |
單位 |
|
額定電流設定范圍 |
1～100 |
A |
|
電流測量精度 |
±1% |
- |
|
電源電壓 |
AC 220V |
V |
|
觸點容量 |
3A/440VAC（純阻性負載） |
- |
四、 操作指南
l 查看A、B、C三相電流
正常工作時顯示的是三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。
l 電動機額定電流值設置（整定電流）
長按“Sel”鍵2秒，顯示“設定”，用“5”或“6”鍵改變設定值（按住“5”或“6”鍵不放可連發），設置好后按“Sel”鍵退出設置狀態。
l 告警（保護）狀態恢復
發生過載、欠載、缺相或三相不平衡等告警時，會在顯示屏上閃爍顯示“過載”、“欠載”、“缺相”、“不平衡”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復。
l 參數設置
在顯示電流的狀態下，長按“5”鍵5秒，進入參數設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“5”或“6”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“5”或“6”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。
內部參數代碼如下表所示：
|
類別 |
代碼 |
參數名稱 |
設定范圍 |
出廠 設定 |
單位 |
備注 |
|
過載保護類 |
F11 |
電動機額定電流 （整定電流） |
1.0 – 100 |
20 |
A |
這個參數可以直接長按Sel鍵 設定 |
|
F13 |
定時限動作時間 |
0.1 – 60.0 |
3.0 |
秒 |
在F12=0時起作用 |
|
|
欠載保護類 |
F14 |
欠載動作點 |
0 - 80 |
20 |
% |
電流低于額定電流（F11）的設定百分比時，產生欠載告警 |
|
F15 |
欠載動作時間 |
0.1 – 60.0 OFF |
OFF |
秒 |
“OFF”表示關閉欠載保護功能， |
|
|
F18 |
啟動時間 |
0.0 – 60.0 |
0.0 |
秒 |
啟動時用來避過過載預警 |
|
|
缺相和三相不平衡類 |
F21 |
三相不平衡動作點 |
1 – 50 |
20 |
% |
見“基本工作原理” |
|
F22 |
三相不平衡動作時間 |
0.1 – 60.0 OFF |
5.0 |
秒 |
缺相或三相不平衡動作時間設為“OFF”表示關閉缺相或三相不平衡告警功能 |
|
|
F23 |
缺相動作時間 |
0.1 – 60.0 OFF |
2.0 |
秒 |
||
|
自動恢復類 |
F51 |
自動恢復次數 |
0 – 10 UNL |
0 |
次 |
F51設為0表示不允許自動恢復; “UNL”表示無限自動恢復 具體設置方法參見工作原理說明
|
|
F52 |
自動恢復間隔時間 |
0.1 – 99.9 |
15.0 |
分鐘 |
||
|
F53 |
重復故障間隔時間 |
1 - 999 |
60 |
分鐘 |
||
|
附加功能類 |
F61 |
上電延時 |
0 – 999 |
0 |
秒 |
通電若干秒后再吸合繼電器，相當于一個時間繼電器功能 |
|
F63 |
屏幕保護時間 |
0 – 300 |
0 |
秒 |
無電流時將關閉屏幕，0表示不啟用 |
|
|
|
End |
退出設置狀態 |
- |
|||
五、 基本工作原理
l 電流檢測
保護器通過內置的電流互感器來檢測三相負載電流，所以被保護電動機的三根相線必須分別穿過電流互感器的三個小孔。負載電流過小時，不進行欠載、三相不平衡、缺相檢測，防止在電動機斷電狀態產生誤動作。
l 過載保護
當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。
l 欠載保護
當負載電流低于設定點（參數F14），并且持續時間達到設定的欠載動作時間時（參數F15），繼電器斷開，切斷電動機電源。此功能默認關閉，需要時請設置參數F15。
l 啟動延時保護
對于重載啟動，可能會因為啟動時間過長，反復觸發過載保護而無法啟動。這種情況下可以設置啟動時間（F18），保護器會在若干秒內暫時屏蔽過載保護。
為了避免在啟動時間內因堵轉而燒毀電動機，可以設置堵轉電流(F16)和堵轉動作時間（F17）。當負載電流超過設定的堵轉電流，并且持續時間達到設定的堵轉動作時間時，接觸器繼電器斷開，切斷電動機電源。例如F18=30，F11=50，F16=3，F17=5時，在電動機啟動的30秒內不進行過載檢測，但是如果電動機通電后，5秒內電流沒有降到150A（50×3）以下，就會觸發啟動延時保護。
啟動延時保護必須在啟動時間（F18）不為0的時候起作用。
l 三相不平衡保護
三相不平衡率的定義為：任一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。
當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數F22）時，繼電器斷開，切斷電動機電源。
負載電流過小時，不進行三相不平衡檢測，防止在電機斷電狀態產生誤動作。
l 缺相保護
缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相的動作時間由參數F23設定，一般這個時間比三相不平衡動作時間（參數F22）要短。
負載電流過小時，不進行缺相檢測，防止在電機斷電狀態產生誤動作。
l 自動恢復
自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因為偶發性故障而長時間停機。可以用參數F51、F52、F53自由設定自動恢復的行為：例如F51=3，F52=15，F53=60，其效果是：發生故障停機后，過15分鐘自動恢復（F52=15），這樣可以重試3次(F51=3)，如果故障重復發生3次以上，并且重復故障的間隔時間短于60分鐘(F53=60)，則鎖定在停機狀態，則需要人工恢復(按“5”鍵或斷電)。
如果不需要自動恢復功能，只要將F51設為0。
l 時間繼電器功能
如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時液晶顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。
外形尺寸
七、接線圖
電動機的三根相線分別穿過A、B、C三個孔
NO為內部繼電器常開點，NC為常閉點，CO為公共點。保護器在斷電狀態下，內部繼電器是在釋放狀態，1、3斷，2、3通。通電后，繼電器立即吸合（如果啟用了時間繼電器功能，則延時吸合，見參數F61），1、3通，2、3斷，控制接通電動機電源。當檢測到電動機出現故障時，繼電器釋放，斷開電動機電源。
