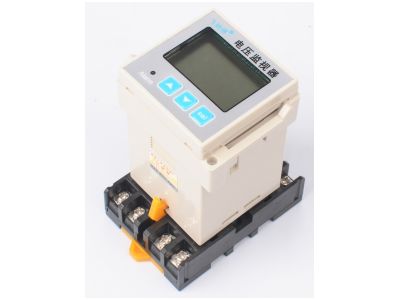

類別

代碼

參數名稱

設定范圍

出廠設定

單位

備注

電壓設類

F11

過電壓設定值

200-500

OFF

437

V

當電壓≥437V時產生告警，≤435V時恢復；當電壓≤304V時產生欠壓告警，≥306V時恢復。“OFF”表示關閉過壓或欠壓告警功能。

F12

欠電壓設定值

OFF

150-380

304

V

F13

過欠壓恢復回差

1-20

2

V

動作時間

F21

過欠壓動作時間

0.1-20

5.0

秒

各類故障需要持續設定的時間才會產生作用。錯相或錯相動作時間設定“OFF”表示關閉缺相或錯相告警功能。

F22

缺相動作時間

0.1-20

OFF

3.0

秒

F23

錯相動作時間

0.1-20

 OFF

2.0

秒

F98

顯示CA相AB相之間相位差

正常相序時顯示240度左右，錯相顯示120度左右，缺相顯示0

END

退出設置

故障記錄

原因分析

排除方法

不顯示

電源不通

檢查AB相電源，應在170V～450V之間

接線錯誤

檢查接線

接觸不良

檢查儀表和底座之間是否插緊

顯示電壓不準

偏差在±1%以內(約3-4V)為正常現象

無須處理,或定制更高精度的儀表

電源電壓不是50/60Hz正弦交流電

本儀表不適用于非正弦交流電,并且適用的頻率范圍限于40-70HZ之間

計量方法有誤

本儀表顯示的是AB相電壓,計量時務必和

Ab相電壓做對比

過欠壓告警點不準

顯示電壓不準

參見上一條

過欠壓恢復回差造成的誤解

過欠壓告警發生后,撤消告警的電壓比過(欠)壓告警點低(高),可能會造成電壓正常但仍在告警的誤解,請檢查參數F13

過欠壓不告警

過欠壓告警功能被關閉

檢查參數F11和F12

過欠壓動作時間造成的誤解

電壓過高或過低必須持續一定的時間才會產生告警,這個時間是可設置的,如果時間設置得較長,可能會造成不告警的誤解,請檢查參數F21

缺相或錯相不告警

缺相或錯相告警功能被關閉

檢查參數F22和F23(缺相或錯相動作時間設到OFF表示關閉告警功能）

缺相動作時間或錯相動作時間造成的誤解

缺相和錯相必須保持一定的時間才會產生告警，這兩個時間是可設置的，如果時間設置得較長，可能會造成不告警的誤解，請檢查參數F22和F23

缺相時不顯示

AB相為儀表電源，如果A相或B相缺相，則儀表失電不顯示

正常現象。本儀表只有C相缺相時才會顯示，AB相缺相時不顯示，但能保護
