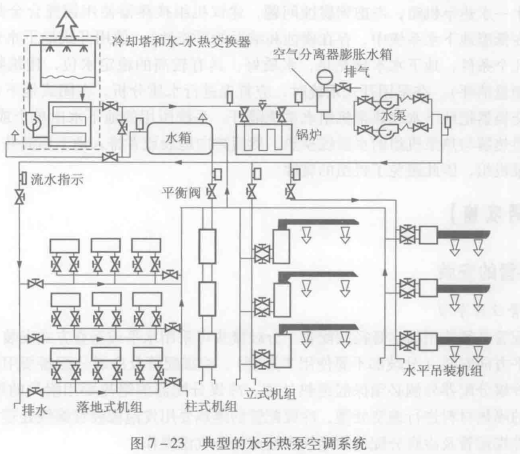

水環熱泵空調系統是由許多并聯的水源熱泵機組加上雙管封閉式環流管路組成，水環熱泵機組的系統流程如圖7-23所示。系統主要部件有:

1)排熱設備一一冷卻塔和水一水換熱器或閉式蒸發冷卻塔。

2)供熱設備一一各式熱交換器或鍋爐。

3)膨脹水箱、補水裝置和排氣閥。

4)水源熱泵機組。

5)循環水泵。

6)蓄熱水箱及其他輔助設備。

夏季機組運轉時，全部或大多數機組為供冷，熱量通過循環水由冷卻塔排至室外，水環路溫度一般保持在32℃以下;冬季運轉時，全部或大多數機組為供熱，熱量從循環水中吸收，由加熱設備(鍋爐或其他熱源)補給，水環路溫度一般保持在16℃以上。春、秋季運轉時，當所有機組有40%供冷和60%供熱時，水循環系統接近平衡，無須開啟加熱設備或冷卻設備，系統水溫保持在16~32℃。

冬季內部區域供冷運轉、周邊區域供熱運轉時，在建筑物內部區域，由于燈光、人體和設備的散熱量，使內區房間全年需要供冷，而周邊房間需要供熱。此時，可利用內部區域房間放出的熱量傳遞給循環水，而由循環水傳給周邊房間，其不足部分可開動水系統中的加熱設備補充。因此，對于具有多余熱量或內部區域面積較大的建筑物，采用這種系統是最理想的。
