溴化鋰吸收式系統被成功地用在千適性空調冷卻設備中,但這種系統也可用于制熱。

除一些機組使用氨水-氣連續循環外,其他吸收式制冷機采用水作制冷劑和不同的化學試劑作吸收劑。

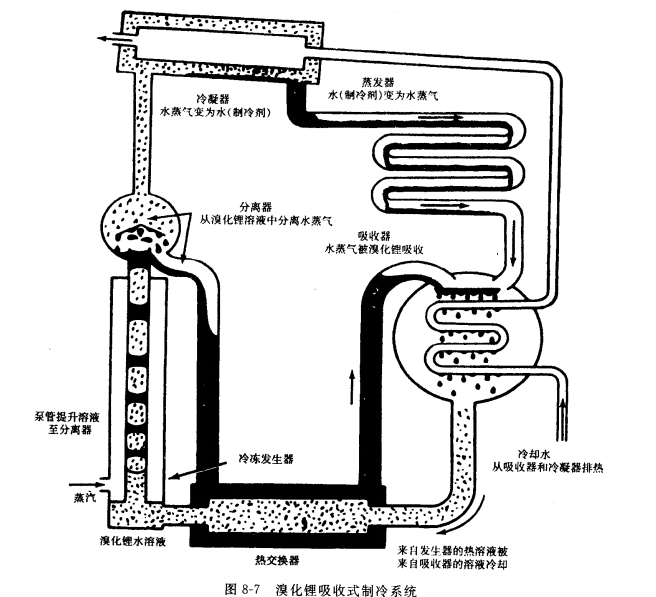

 用水作制冷劑的省化鋰吸收式的系統,如圖8-7，蒸汽(或熱水)用于發生器加熱使省化鋰濃洲液沸騰產生水蒸氣,虹吸使水蒸氣(小點表示)和稀溶液使之上升到分離器。隨后,圖中黑色的溴化鋰稱溶液玩重力流經熱交換器到達吸收器,并在此處吸收汽化的水。生成的濃溶液(黑點)沉降到吸收器底部并通過熱交換器返回發生器,其間的壓差由省化鋰液體的壓頭保持。

分離器中的水蒸氣(小黑點表示)上升到冷雍器,凝結轉變?yōu)樗Ｋ恐亓?/span>流經節流孔進人燕發器。由于系統近于真空,使水在低溫下北發制冷。形成的水蒸氣進入吸收器后被溴化鋰液吸收(黑色 ) ,生成溴化鋰濃深液,流經熱交換器預熱后進入發生器。注意吸收器和冷凝器都是用水盤管冷卻,冷凝器中的冷卻水隨后被 送至冷卻塔冷卻后再使用。冷凝壓力約為50~60mmHg柱(約6. 9kPa) ,而蒸發壓力為8~10mmHg柱(約1. 2kPa)。鉻 酸鋰常被用作防蝕劑。

從上面分析可以得到,系統中制冷劑水的流程為發生器(生成水蒸氣)→分離器→冷凝器(變成高壓液體水)→節流孔(減壓)→蒸發器(蒸發制冷)→吸收器(水蒸氣被稀溶液吸收后成為濃深液)→熱交換器( 預熱)→發生器→進入下一個循環。溴化鋰的流程為;發生器(濃溶液沸騰 )→分離器(分離出稀溶液)→熱交換器→吸收器(吸收水蒸氣后成濃溶液)→熱交換器(預熱)→發生器→進入下一個循環。
