從水泵配置方式來分，空調冷媒水系統可以分為冷源(制冷機)、熱源(換熱器)和負荷(空調設備)共用水泵的單式水泵供水系統;冷源、熱源和負荷分別配置水泵的單式和復式水泵供水系統。

1.單式水泵供水系統

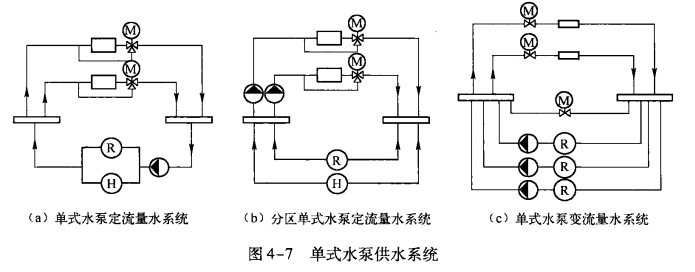

單式水泵供水系統如圖4-7所示。如果負荷側(空調末端)設置三通閥，則通過制冷機的水流量是一定的;負荷側設置二通閥，則系統水流量會減小。為保持蒸發器水流量恒定，應在回水管的干管間設置旁通管路。

單式水泵供水系統簡單、投資少，但它不能調節水泵流量，故不能節省單臺水泵輸送能量(通常與制冷機組一對一配置)。單式水泵供水系統不能適應用戶側供水分區之間壓降差別較大的情況。

采用變流量水泵供水系統時，必須在供水管和回水管的干管之間設置旁通管和旁通調節閥，在用戶水量改變時?？梢酝ㄟ^供水和回水干管之間壓差控制器，調節旁通調節閥，改變旁通流量，以調節系統水量。在多臺并聯水泵時，可以實現水泵的臺數控制。

2.復式水泵供水系統

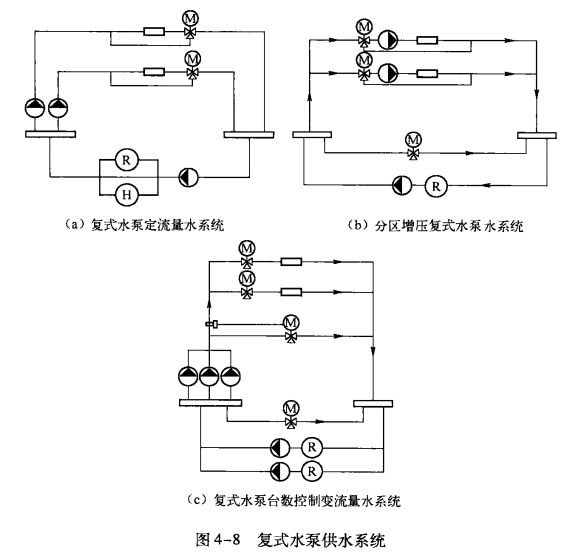

復式水泵供水系統如圖4-8所示。冷熱源側設置一次水泵，一般選用定流量泵，以維持一次環路水流量基本不變。在負荷側設置二次泵，組成二次環路，且二次環路互相并聯，并獨立于一次環路，二次環路的劃分，取決于空調的分區情況。

復式水泵供水系統較復雜，初投資較高，但它具有下列優點。

(1)可以實現變流量運行工況，節省水系統輸送能耗。這時，用戶側末端裝置采用二通閥，控制進入盤管水流量。二次水泵可以采用變速或者定速水泵的臺數控制變水量水系統，一次水泵為定流量水泵。

(2)供水系統總壓力較低。

(3)能適應供水分區不同壓降的需要。

對于有空調分區且分區負荷變化規律不一，供水半徑懸殊的大型建筑物，易采用復式水泵供水系統。
