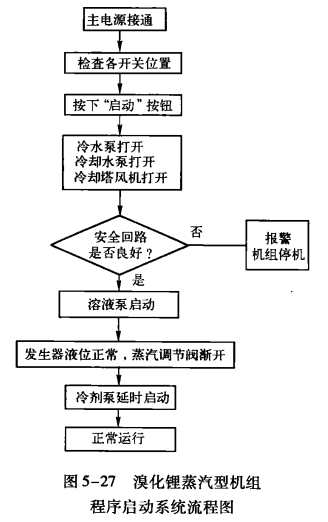

溴化鋰蒸汽型機組程序啟動系統流程圖如圖5-27所示,具體步驟如下。
1、連通主電源開關,接通機組及系統的電源。
2檢查各開關位置,將各開關置于相應的位置。例如,控制方式置于“自動/手動”,啟動方式置于“直控/遙控”等,隨后打開蒸汽供給閥。
3、發出指令的啟動機組,運轉指示燈亮(該指令可由現場操作人員按鍵發出,也可由集中控制系統通過遙控方式操作)。
4、啟動冷媒水泵及冷卻水泵,安裝在冷媒水管道與冷卻水管道上的流量控制器動作。若流量在正常范圍內,機組轉入下一步啟動程序。同時,安裝在冷卻水進口管道上的溫度控制器動作。當冷卻水溫度低于低溫設定溫度時發出指令,調節冷卻水流量,以防止機組結晶。當冷卻水溫度高于設定溫度時,啟動冷卻塔風機,進行冷卻降溫。
5、設置的安全保護裝置投入工作,對機組及系統的狀態進行檢測,確保機組安全進入啟動狀態。如果發生故障,機組停止啟動,處于自鎖狀態。
6、啟動溶液泵,使發生器液位處于正常位置。
7、以溶液泵的啟動時間為依據,延遲若干分鐘,待發生器液位處于正常位置時,按規定程序慢慢開啟蒸汽調節閥。
8、啟動冷劑泵。冷劑泵的啟動控制常用如下幾種方式:
①以溶液泵的啟動時間為依據,延遲若干分鐘后啟動。
②以發生器出口處濃溶液的溫度為依據,到達一定值后啟動。
③由蒸發器上安裝的液位控制器發出信號,當液位達到一定高度后自動啟動冷劑泵。冷劑泵啟動后,機組進入制冷狀態。
需要指出的是,溴化鋰機組的啟動過程有一定的時間性,要經過若干時間才能達到滿負荷狀態。
