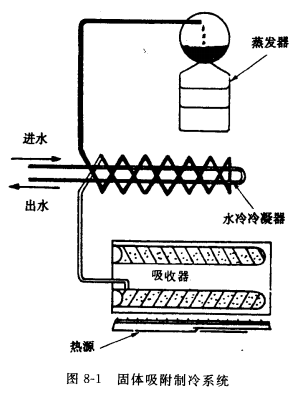

圖8-1為固體吸附制冷系統,采用水冷式冷凝器,吸收器用熱源加熱,里面盛放固體吸收劑(氯化銀或氯化鈣等) ,系統里充滿制冷劑氨,并且在常溫下已被吸收劑吸附在固體顆粒表面 ,加熱后可使吸收劑釋放出氨蒸氣,經水冷卻后在冷凝器里凝結成氨液,并流入貯液器中貯存。當吸收器停止加熱之后,冷卻后的吸收劑又開始吸附氨蒸氣,并使系統壓力降低,這樣在燕發器里的氨液開始沸騰變成氨氣,并吸熱制冷,直至氨液蒸發完才停止制冷。以后又轉入吸收器加熱的另一個工作循環。因此它是一個間歡式吸附制冷系統。
