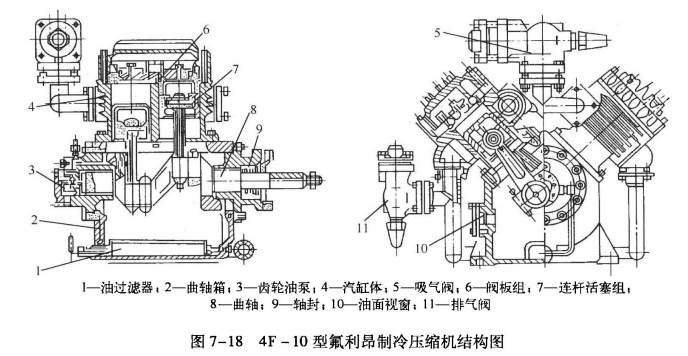

如圖7-18所示為4F-10型氟利昂制冷壓縮機結構圖。4F-10型壓縮機為立式、單作用逆流式氟利昂制冷壓縮機。在結構上，它沒有曲軸箱側蓋，氣閥是組裝在一塊閥板上，其他與4AJ15型氨制冷壓縮機大同小異。裝配前的準備工作，可以參照氨制冷壓縮機進行，其具體裝配程序如下:
1、首先將活塞連桿、閥板等組合件裝好待用。裝活塞環時，先裝油環后裝氣環，由下往上裝，各部件必須干凈無水分，并涂少許冷凍油。
2、將曲軸箱放在專門木制的平臺上(以防萬一零件掉下，不致于損傷)。首先在曲軸箱底裝上濾油器、墊圈，并將濾油器定位固緊。這州工序必須仔細，不能馬虎.否則只能全部分解才能糾正。
3、把前軸承裝進前蓋軸承孔中，用定位銷固定前軸承，以便它和曲軸不產生相對旋轉，然后在密封面上放上墊圈，再將前軸承和前蓋一起裝在曲軸箱前蓋孔中，均勻上緊螺釘。
4、將疏通油孔的曲軸(兩端頸部涂上冷凍油)，從后蓋孔(油泵端為后，軸封端為前)慢慢推進到前蓋軸承孔中，直到推足為止，并旋轉曲軸，感覺輕快為宜。
5、在曲軸后端偏心孔上，裝上傳動銷及偏心塊(傳動塊)，然后在后軸承孔中推入后軸承。放上墊圈，再裝后蓋，仍然用定位銷定位。這時油壓調節孔是向上位置，然后均勻旋緊螺釘，并邊緊邊旋轉曲軸。在后蓋腔內裝上油泵，蓋上油泵蓋，并擰緊螺栓，同樣邊緊邊旋轉曲軸，以防卡住。
