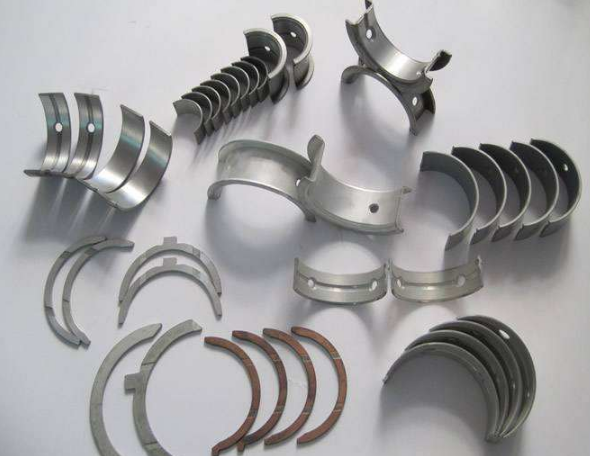

連桿大小頭軸瓦的檢查

(1)連桿小頭軸瓦與曲柄銷中心線的平行度的測量是在裝有連桿的曲軸，放在專門校正裝置上進行的。用千分表測量活塞銷的傾斜度(曲柄銷在最低、最高位置各測一次)，測得的差值，判斷兩個中心線的平行度。如果傾斜度過大，說明連桿彎曲。平行度在100mm長度上不大于0.03 mm。

(2)連桿小頭孔與端面的不垂直度，在100mm的長度上不大于0.05mm，否則需要檢修。

(3)連桿螺栓孔的不平行度在100mm長度上不大于0.02mm。

(4)連桿大頭軸瓦與曲軸銷的間隙測量，一般用壓鉛法進行。對于小型制冷壓縮機，其間隙過小，可用千分表直接測量大頭軸瓦的內徑與曲柄銷的外徑，以此確定間隙的大小。

(5)連桿大小頭孔的軸線的共面差，在100mm長度上不大于0.05 mm。

曲軸的檢查

(1)曲柄銷軸線與主軸頸軸線的不平行度的測員是在車床上，以主軸頸的兩端中心孔為基準。在100mm長度上不大于0.02mm，否則應檢修。

(2)檢查主軸頸及曲柄銷的橢圓度和圓錐度，測量主軸頸的磨損是用外徑千分表在距軸肩或軸承邊緣10mm處進行。如果主軸頸有橢圓度，可使軸在運轉中由于中心線位置在變動，而產生軸的徑向振擺。這不僅破壞了制冷壓縮機工作的穩定性，同時也會使主軸承加快磨損。另外，如果主軸頸有圓錐度，曲軸將產生軸向位移，使制冷壓縮機主軸承受很大的軸向應力，同時也是加速軸承磨損的一個原因。因此主軸頸是不允許出現圓錐度的。一般情況下，曲柄銷和主軸頸的橢圓度和圓錐度，不大于二級精度直徑公差的1/2，否則應檢修。

主軸頸表面對軸線的跳動量大于0.03mm時應檢修。

(3) 曲柄銷磨損超過標準尺寸0.25~0.30mm時，應檢修或更換。最大修fl, }尺寸為0.5 mm，此時應更換連桿大頭軸瓦。
