加熱器的作用是將附著在敏感元件表面上的塵埃、油霧等燒掉,加速氣體的吸附,提高其靈敏度和響應速度。加熱器的溫度一般控制在200~400℃左右。

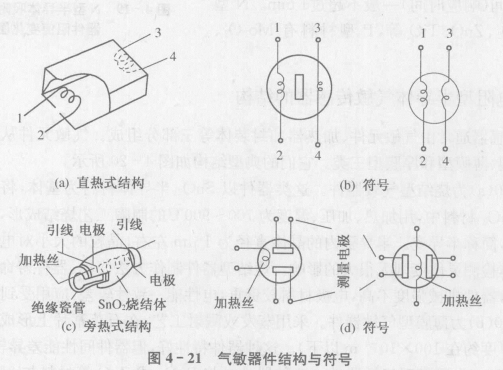

加熱方式一般有直熱式和旁熱式兩種,因而形成了直熱式和旁熱式氣敏元件。直熱式將加熱絲直接埋入SnO₂、ZnO粉末中燒結而成,因此,直熱式常用于燒結型氣敏結構,其結構和符號如圖4 - 21(a) (b)所示。旁熱式是將加熱絲和敏感元件同置于一個陶瓷管內,管外配以梳狀金電極做測量極,在金電極外再涂上SnO₂等材料,其結構和符號如圖4- 21(c) (d) 所示。

直熱式結構氣敏傳感器的優點是制造工藝簡單、成本低、功耗小,可以在高電壓回路中使用。它的缺點是熱容量小,易受環境氣流的影響,測量回路和加熱回路 間沒有隔離而相互影響,國產QN型和日本費加羅TGS^# 109型氣敏傳感器均屬于此類結構。

旁熱式結構的氣敏傳感器克服了直熱式結構的缺點,使測量極和加熱極分離, 而且加熱絲不與氣敏材料接觸，避免了測量回路和加熱回路的影響；器件熱容量大，降低了環境溫度對器件加熱溫度的影響。所以，這類結構器件的穩定性、可靠性比直熱式結構的號，國產QM-N5型和日本費加羅TGS#812、813型氣敏傳感器采用的都是這種結構。
