毛細管的結構

毛細管是一段長而細的紫銅管(如圖4-22所示) ，作為制冷系統中的減壓元件，具有結構緊湊、簡單、制造方便、價格便宜、不易發故障等優點，主要用于制冷工況較穩定和泄漏量小的制冷設備上。

膨脹閥的結構

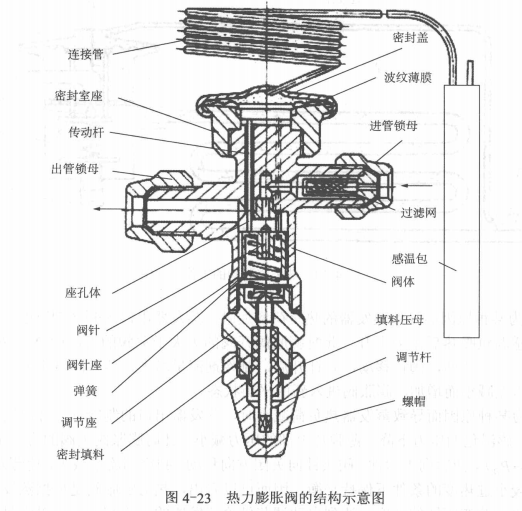

根據制冷設備不同，膨脹閥有熱力膨脹閥和恒壓膨脹閥等。熱力膨脹閥是其中應用較普遍的一種。它一般由感應機構、閥體和調節裝置三大部分組成，如圖4-23所示。

感應機構包括感溫管(溫包)、毛細管、薄膜片(有的大型膨脹效用波紋管)、密封蓋等組成，裝置于閥的上部，并組成一個密封容器，與制冷系統工質互不相通。在密封容器內充有容易汽化的感溫劑，形成一個動力室。感溫劑可選用與制冷系統內工質相同的，也可以不相同的。感溫包主要用來探測蒸發器出口的過熱度。毛細管和密封蓋與感溫包連接，起到將壓力偉遞到薄膜片上的作用。薄膜片為0.1~0.2mm厚的不銹鋼片或合金片，具有彈性變形特性，可產生2~3mm的彈性位移，使閥針座間的間隙隨之變化，從而實現對制冷劑流量的控制。

閥體部分包括閥體(座)、閥針孔、傳動桿、過濾網、傳動盤、進出管道、閱針座。傳動桿是安裝在閱針與薄膜片下的密封之間，且相互項住，及時傳遞壓力，傳動桿的上下移動可以使閃針相應地上下移動，來控制閥體上的閥針座孔啟閉。為了避免使座孔堵塞，在膨脹閥的進液端裝有過濾網，過濾網是由銅絲布制成的。
