空調器的控制線路一般有壓縮機電動機的啟動和保護控制，風肩電動機的起動制，溫度和時間的控制，各種附設裝置(如電加熱、電加濕等)的控制。
空調器的基本控制線路之一

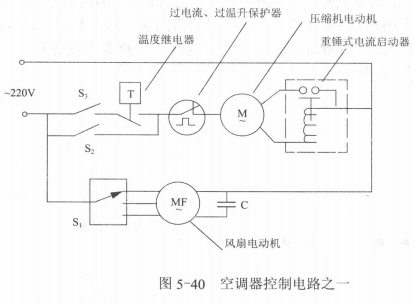

最簡單的空調器的控制線路一般由一臺壓縮機電動機和風肩電動機組成,如圖5-40所示。圖中壓縮機電動機為電阻分相式單相異步電動機，重錘式電流啟動器作為啟動動器的電流線圈串接在壓縮機電動機運行繞組上，常閉觸點串接在壓縮機電動上。壓縮機電動機的工作和過載、過流保護由溫度繼電器和過流過溫升保護器是壓縮機電動機的電源開關。當S2接通時，溫度繼電器被短路，此時壓縮機電動與溫度繼電器調定的溫度值無關。風肩電動機是多速電容運轉式單相異步電動電容器C，S1是電肩調速開關，可對電扇進行高速、中速或低速工作的選擇.
