5.系統風量的剎定和調整步驟

(1)按設計要求調整送風和回風各干、支管道及各送(回)風口的風量。

(2)在風量達到平衡后，進一步調整通風機的風顯，使其滿足系統的要求。

(3)調整后各部分調節閥不變動，重新測定各處的風量。應使用紅油漆在所有風閥的把柄處作標記，并將風閥位置固定。

6.繪制風管系統草圖

根據系統的實際安裝情況，繪制出系統單線草圖供測試時使用。草圖上，應標明風管尺寸、測定截面位置、風閥的位置、送(回)風口的位置以及各種設備規格、型號等。在測定截面處，應注明截面的設計風量、面積。

7.側量截面的選擇

風管的風量宜用熱球式風速儀測量。測量截面的位置應選擇在氣流均勻處，按氣流方向，應選擇在局部阻力之后大于或等于5倍矩形風管長邊尺寸(圓形風管直徑)及局部阻力之前大于或等于2倍矩形風管長邊尺寸(圓形風管直徑)的直管段上。當測量截面上的氣流不均勻時，應增加測量截面上的測點數量。

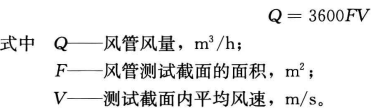

8.風管內風黃的計算

通過風管測試截面的風量可按下式確定:
