(1)冷凝器。對于立式冷凝器應按圖紙對基礎進行“放線”,以確定冷凝器就位方向。冷凝器安裝大體與壓縮機相同,不過要用鉛垂線來保證安裝垂直,不許偏斜和扭轉。操作檢修平臺要牢固可靠,并能承受因排氣管受熱后的水平推力。臥式冷凝器安放在支架上,往住與貯液器一起安裝在同一垂直面上,并在支架(半圓形熱森)上墊以10~20mm厚的石棉板,用水平尺找平,但需略傾斜于放油端。

(2)蒸發器。蒸發器分臥式及立式兩種。臥式燕發器安裝與臥式冷凝器相仿。在支座上放與絕熱層同厚的圓孤形熱木(熱木經浸泡瀝青處理),在墊木上,再放上石棉板,使其受力均勻。立式蒸發器普遍用于空調,它的安裝比臥式蒸發器復雜。

立式蒸發器的基礎用混凝土墊層“兩氈三油”絕熱材料及與絕熱層厚度相同的浸瀝青枕木組成,枕木的數量根據蒸發器的重量及長度而定。當基礎作好之后,將試水壓不漏的蒸發器箱體安放在基礎上,再吊蒸發器束并予以固定。管東安裝略傾斜于放油端。

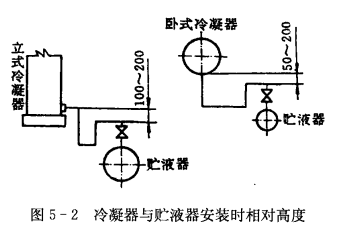

(3)貯液器。貯液器的安裝與臥式冷凝器相同，根據使用的具體情況，貯液器可以不用地腳螺絲而直接放在支座上。冷凝器和貯液器安裝時的相對高度,如圖5-2所示。其相對高度應予保證,使冷凝后的制冷劑液體靠重力流入貯液器的可能性。

如果兩個貯液器并聯,可在兩個貯液器下面之間設一連接管,管道上裝一截止閥,以保證兩個液面一致。在安裝貯液的時候,必須注意安裝方向,使出液口是靠近節流閥一邊,有的進、出口液管口徑一樣,而且是對稱布置,因此必須和弄清貯液器出液口的位置,有的貯液器放油口在上面也要判別清楚,不過放油管進入貯液器的深度比出液更深。其他輔助設備如油分離器,空氣分離器,中間冷卻器,氨液分離器可參考上面的辦法進行安裝。
