氣態制冷劑(高溫高壓)從冷凝器外殼的中上部,進入冷凝器外殼與換熱管之間的空間,制冷劑在換熱管外冷凝后,沿管外壁流下,并存積在冷凝器的底部,從出液管流出。

此外,在冷凝器外殼上,還裝有放油閥、放空閥、安全閥、均壓閥等接管。

2.臥式管殼式冷凝器:臥式管殼式冷凝器最為廣泛地應用在大、中、小型氨和氟利昂制冷裝置內。

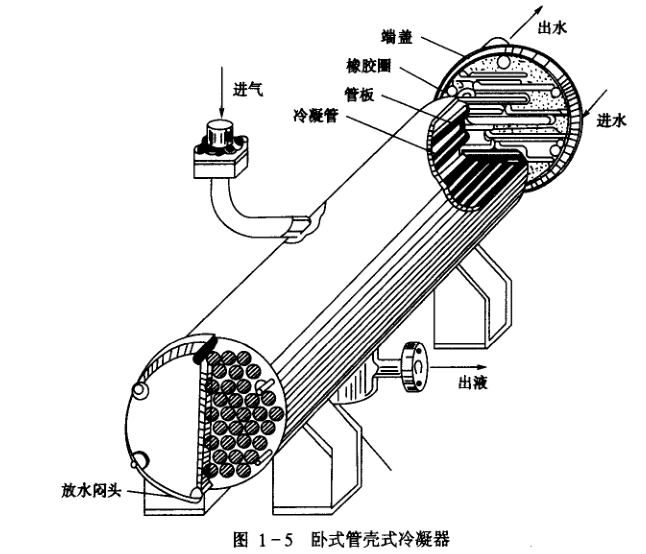

臥式管殼式冷凝器主要由鋼板卷制的簡體、兩塊端板和換熱管焊接（或脹接等工藝）而成，兩端各覆一塊配以回水槽的端蓋,使用固定螺栓緊固。見圖1一5。

氟里昂管殼式冷凝器的換熱管一般選用導熱系數較高的銅管,以提高其傳熱效率，減小設備體積;現在,為了進一步加強傳熱效率,將銅管做成滾壓(內、外)肋片。

臥式管殼式冷凝器中,制冷劑蒸氣從冷凝器的上部進入,制冷劑在換熱管外表面上冷凝,并凝結成液體后,流到殼體底部的貯液器內,待出液。有的小型臥式管殼式冷凝器為了簡化設備,將冷凝器下部少裝幾排(或幾根)換熱管,作為貯液器。

對于氨冷凝器,一般在冷凝器的下部,通常還設置一個集污包,用于收集冷凍油和機械雜質。

冷凝器的冷卻水從冷凝器一端的端蓋下部進入冷凝器的換熱管內,兩個端蓋的內部有隔板,以便使冷卻水在換熱管內可以多次往返流動,冷卻水從一端向另一端流一次，被稱為一個流程,冷凝器的流程通常是雙數的,設計成冷卻水進出口在同一個端蓋內,冷卻水下進上出這樣可以保證冷卻水充滿整個冷凝器的換熱管。
