為了保證管與管之間精確的連接，管道的彎曲是制冷工程中很難避免的，其方法分熱彎和冷彎。冷彎在專門的彎管機上進行。熱彎是利用爐子或氣焊先把管子加熱，然后用人工或機械的辦法將管子彎曲。管子彎曲半徑一般為4-5d(d為管子的外徑)，大管宜用偏大的彎曲半徑。在氟利昂制冷系統中，由于氟的重度大，管道彎曲應平滑而不能太急，一般用5-6d作彎曲半徑。骨子連接方式一般有三種:焊接、螺紋連接以及法蘭連接。
1、焊接。管道的焊接可采用電焊、銀釬焊、鋼焊等，紫銅管與無縫鋼管都適用。
紫銅管的焊接最好采用銀釬焊，因為銀釬焊在焊接時溫度低，焊料的流動性能好。常用銀釬料牌號為LAg45，含銀量為45%,其余為銅。助焊劑為XH4210,在沒有銀釬焊的條件下，也可采用銅焊，銅焊的焊接強度比較高，但由于銅焊所需的溫度高，容易引起紫銅管的氧化變質，使管子的強度下降，所以銅焊時應注意掌握溫度。

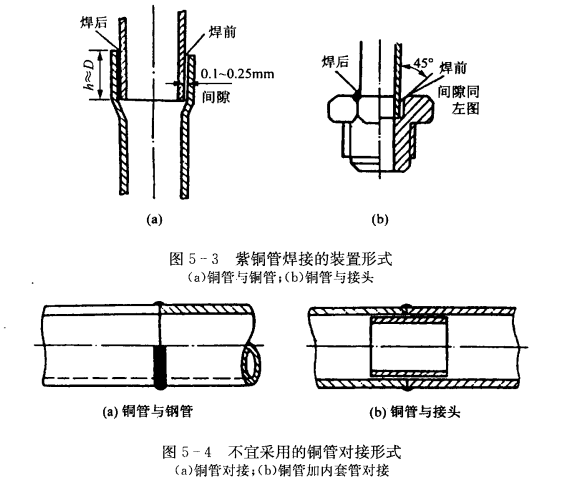

相同直徑紫銅管的對焊，應采用插入焊的結構形式，見圖5-3。紫銅管的一端用鋼沖模沖成擴口，將接頭部分內外表面用砂布擦亮，并插入擴口內壓緊，以免焊接時焊料從間隙流進管內，焊接時最好將管子垂直安放。同管徑對接時，不宜采用如圖5-4所示的焊接方式，因紫銅管壁薄，難保證焊接質量。

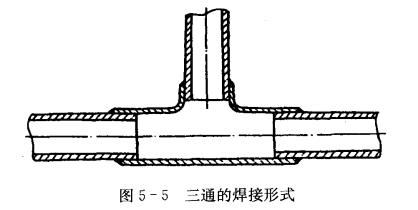

如果要連接三通管，則應預制三通接頭，應按圖5-5所示的方式焊接，不宜采用如圖5-6所示的焊接方式。

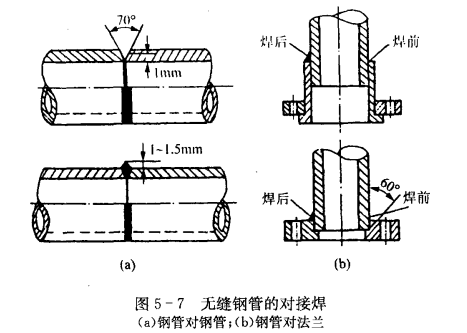

無縫鋼管一般采用電焊，不宜采用氣焊。因為氣焊的應力難以消除，可采用對接方式進行焊接，如圖5-7所示。管口應事先加工成適當的坡口才可以進行焊接。焊料為低碳焊條，材料的牌號:氣焊-08鋼氣焊條，電焊-結422或426。
