由于濟南設計安裝的冷庫圍護結構內部實際的冷凝過程比較復雜，目前在實物觀測和理論研究方面，都不能滿足解決實際問題的需要，所以在設計中主要是采用一定的構造措施來改善圍護結構內部的濕狀況。

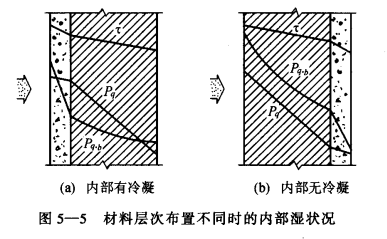

在同一氣象條件下，使用相同的材料，由于材料層次布置的不同，一種構造方案可能不會出現冷凝，而另一種方案則可能出現冷凝。如圖5-5所示。

圖中是將熱導率小、蒸汽滲透系數大的隔熱材料層布置在水蒸氣流入的一側，將熱導率大而蒸汽滲透系數小的密實材料層布置在水蒸氣流出的一側。由于第一層熱阻大，溫度降落快，最大水蒸氣分壓力“Pq.b”曲線相應地降落快，但該層透汽性大，水蒸氣分壓力“Pq”線降落平緩;在第二層中，情況正好相反，“Pq.b”線降落平緩;而“Pq”線降落急劇。這樣“Pq.b”線和“Pq”線就很容易相交，也就是容易出現內部冷凝。(b)圖是把隔熱層布置在水蒸氣流出一側，這就避免了上述情況。所以。在材料層布置上應盡量在水蒸氣滲透的通道上做到“進難出易”。
