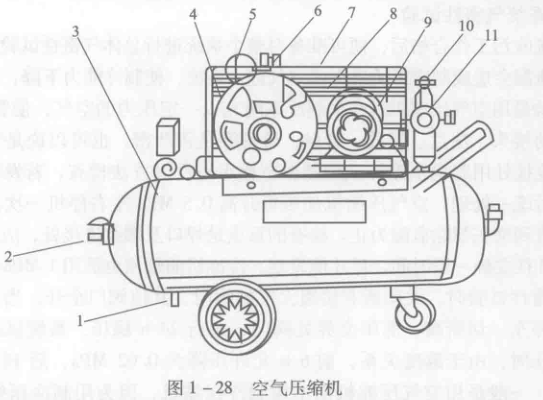

空氣壓縮機主要由壓縮泵、過濾器、電動機、帶輪、帶、帶保護罩、安全閥、壓力調節閥、壓力表和排水閥等部件組成，如圖1-28所示。電動機啟動后，動力通過帶輪傳遞到壓縮泵，壓縮泵的活塞上下運動吸入空氣，提升壓力后送往儲氣負。進氣口處的過濾器起著過濾空氣、除去塵埃的作用，以減少壓縮泵的磨損;，儲氣錐起儲存高壓空氣和緩沖的作用;壓力表顯示工作的壓力;壓力調節閥可調節輸出的壓力，使之保持在某個要求的范圍內;安全閥可保證儲氣饒的工作壓力處于設計壓力以內;排水效用于定期排放儲氣負的冷凝水。

空氣壓縮機安全使用要求

1)空氣壓縮機必須安裝在檢視容易、通風良好的場所。

2)空氣壓縮機不得在潮濕、多粉塵的環境下使用。

3)空氣壓縮機需安裝在平整、堅硬的地面上。

4)電源電壓不得低于額定電壓的90%。

5)空氣壓縮機運轉時不得觸摸其高溫部件，以防燙傷。

6)不得在沒有帶保護單的情況下使用空氣壓縮機。

空氣壓縮機的日常維護保養

1)每次開機前要檢查油位是否正常。

2)定期檢查安全閥是否正常。

3)每天使用后要排放儲氣缸中的冷凝水(要在饒內壓力低于0.1MPa時進行)。
