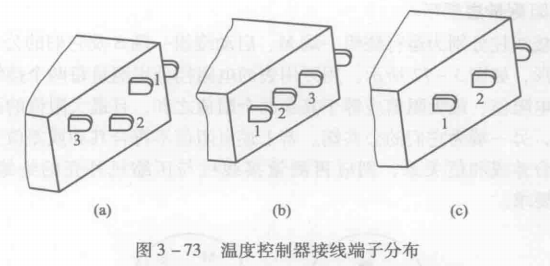

對于壓力式機械溫度控制器，一般的故障現象為觸點粘連、機械結構失靈而使溫控范圍漂移;另外，感溫劑泄漏也會使其失靈。在檢查時，可用萬用表通過接線端子間的通斷關系，檢測出溫度控制器的性能和質量。溫度控制器接線端子的通斷關系可反映出溫度控制器內部機械放大機構的動作狀態。溫度控制器接線端子分布形式如圖3-73所示，不論是哪一種形式，其外殼均有一個接地端子。主電路中連接電源與壓縮機的接線端子是1和3，它們之間受溫度變化而產生通斷關系，同時也受到溫度控制器旋鈕的控制，即逆時針撥至最低擋位時，1和3兩個接線端子間呈斷開狀態，此時用萬用表的電阻擋測量其值應為∞;當順時針旋至任何位置時，電阻應為零。反之，則說明溫度控制器出現故障。溫度控制器的1、2接線端子則在任何狀態下永遠處于開通狀態，它實際上是供照明燈電路而設置的，此處應接電源進線，即電源進線應接在1處，照明電路接在2處，與壓縮機相連的電源接頭應接在3處。如果將3接在電源進線、1與壓縮機相連接，則會出現當壓縮機停轉時，電冰箱內照明燈不亮的故障。

常溫下測量各接線端子間應是常通狀態，把溫度調節鈕關時針方向旋至終點后，再稍用力旋轉時會有機械動作聲響，即把1、3兩端斷開。此時用萬用表測量1和3之間的電阻什應為，測量2和3之間的電阻應為零。通過這些測量可區分各接線端子的用途。

低溫下溫度控制器質量的判斷方法:將溫度控制器調節旋鈕旋至中間位置，把感溫管近一半的長度置于-15Y~-20的電冰柜中,保持5~10min后，可聽到溫度控制器機械動作的聲音，這時可用萬用表測量各接線端子，其結果應是工與3斷開，2與3仍為接通。由此可斷定溫度控制器具有在低溫下切斷電路的功能。把感溫管從冰柜中取出1~2min后，1與3應能接通，此時說明溫度控制器性能良好;否則，如果在低溫下長時間不能使1與3斷開，則說明溫度控制器粘連或失靈。
