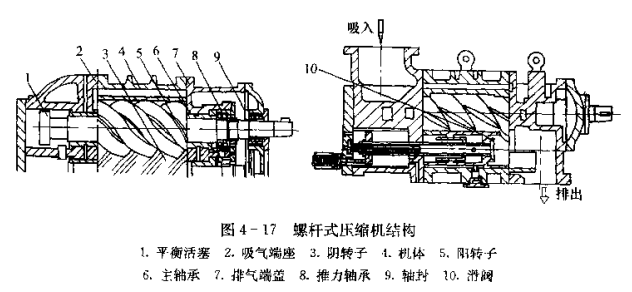

螺桿式壓縮機是一種青島生產的新型的壓縮機，主要由轉子、機體、吸氣和排氣端座、滑閥、主軸承、推力軸承、軸封、平衡活塞等構成，如圖4-17所示。殼體就是壓縮機的汽缸體與底座，內壁的斷面呈橫8字形，水平配置按一定傳動比反向旋轉的螺旋形轉子。一個為凸齒，稱陽轉子;另一個為齒槽，稱陰轉子。外部鑄有冷卻水套或散熱片，在汽缸的前后端蓋上設有吸氣、排氣管和吸氣、排氣口。在底部設有排氣量和卸載用的滑閥機構。在滑閥上還設有向汽缸噴油用的噴油孔。

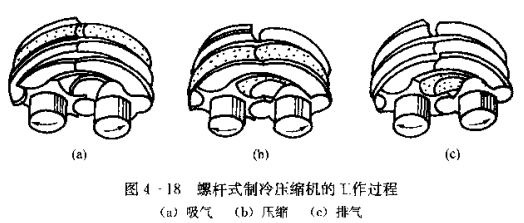

螺桿式制冷壓縮機的工作過程如圖4-18所示。它有吸氣、壓縮和排氣三個工作過程。    吸氣過程:當轉子上部一對齒槽和吸氣口連通時，由于螺桿回旋嚙合空間容積不斷增大。來自蒸發器的制冷劑蒸汽由吸氣口進入齒槽。即開始進行吸氣過程，如圖中(a)。隨著螺桿的繼續旋轉，這一對齒槽在汽缸內的容積逐漸增大，吸入氣體逐漸增多。當轉子轉到某一角度時，其齒槽端面越過吸氣孔，被端蓋擋住，吸氣結束。

壓縮過程:由于螺桿繼續旋轉，嚙合空間的容積逐漸縮小，則氣體進入壓縮狀態，如圖4-18b。直到排氣側的端面上齒槽和端蓋上的排氣孔相通時，壓縮過程結束。

排氣過程，隨著螺桿的繼續旋轉，嚙合空間內的被壓縮氣體通過端蓋上的排氣口進入排氣管。直至這一嚙合空間逐漸縮小為零，壓縮氣體全部排盡，排氣過程結束如圖4-18c所示。
