冷庫制冷系統中儲液器按其作用和所承受的壓力不同，可分為高壓儲液器、低壓儲液器、循環儲液器和排液器四種。

儲液器是用來儲存制冷系統內液體制冷劑的設備。在制冷過程中，當工況變動而使系統所需青島制冷劑數量發生變化時，可通過儲液器進行調整和補償，使制冷系統在各種情況下都能正常運行。

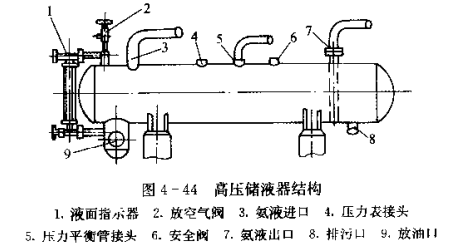

高壓儲液器 高壓儲液器的結構如圖4-44所示。它是一個由鋼板制成的圓筒體，上部設置有氨液指示器、放空氣閥、氨液進口、壓力表接頭、壓力平衡管、安全閥和氨液出口。下部設置有放油閥和排污管。

進液口與冷凝器出液口相連接，并在冷凝器與儲液器之間裝設一個壓力平衡管，使兩個容器內的壓力保持均衡。當容器內壓力超過調定值時，安全閥自動開啟，排出空氣。

低壓貯液器 低壓貯液器主要由加壓口、均壓口、壓力表接口、安全閥、出液管、進液管、放油閥等構成.低壓貯液器安裝在氨制冷壓縮機吸氣管之前，進液管和均壓管分別與氨液分離器相接，出液管去調節站或排液器，用來收集氨氣過濾器或擴散器分離后的低壓氨液，避免壓縮機發生液擊。

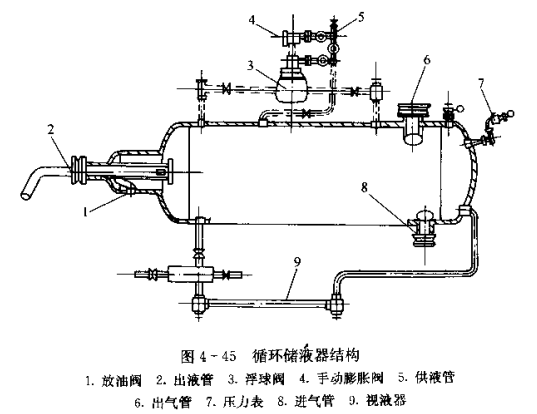

循環貯液器 循環貯液器的結構如圖4-45所示，它的進氣管與庫房的加氣總管相接，出氣管與壓縮機吸氣管相接，氨液通過浮球閥進入容器內，因此容器內的壓力與回氣壓力相同。

循環儲液器安裝在氨泵制冷系統中，其作用是為氨泵提供足夠的低壓氨液，同時還起到氨液分離器的作用，將氨氣中夾雜的油滴分離出來。在容器底部設置有放油閥，可將積聚的潤滑油放出。
