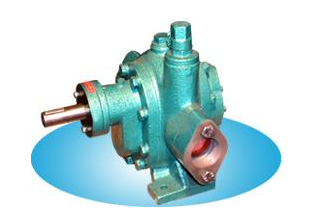

齒輪式氨泵主要由齒輪、泵體、密封器和安全閥等組成。其作用如下:

1、齒輪主動齒輪、從動齒輪都是螺旋形齒輪，用平鍵分別連接在主動軸和從動軸上。兩端由裝在左右蓋的滾珠軸承支承，齒輪在泵體內嚙合運轉，將氨液排出。

2、泵體泵體與左右泵蓋之問墊有紙墊，用螺栓固定。泵體兩邊聯按管的內孔都有管螺紋，用以連接進液和出液管。

3、密封器為單摩擦環機械式密封器，安裝在主軸伸出泵體端部位，外側另有一個耐油橡膠圈和固定的壓蓋，在外殼相應于機械密封器與橡膠密封圈之間的位置鉆一小孔，便于維修時泄放氨液。

4、安全閥安裝在泵體的排出口上，內部的孔與泵體的進液口相通，用以防止排出口壓力過高而造成齒輪泵和電動機損壞。

齒輪泵的優點是流最不受壓力變化的影響，當管道的壓力損失估計不足時，流量還能滿足需要，且受氣蝕作用的影響較小，但使用時，必須設置過濾器，以防止臟物進入泵體內而造成齒輪泵損壞。

常用的國產1 1/2-11N型齒輪氨泵主要技術數據如下:

配套電動機功率:3kW;

轉速:710 r/min;

進、出口管徑:40 mm;

吸入高度:2m水柱;

流量:5.5 m3 /h;

排出壓力392 kPa;

安全回放閥調節壓力:排出150%左右。
