冷庫制冷系統的自動控制是由控制對象和控制器件組成的閉合系統，通過一定的線路和眾多的控制元件來實現的。現以一個簡單的冷庫制冷裝置自動控制系統對冷庫的自動控制原理進行說明。

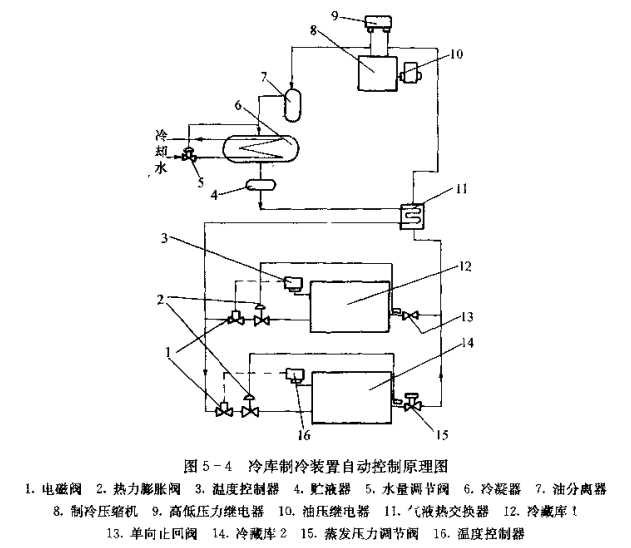

如圖5-4所示是濟南安裝的兩間冷藏庫，由一臺壓縮機集中供冷。為了實現裝置的自動運行調節，在系統中增設了油壓繼電器、高低壓壓力繼電器、水量調節閥、電磁閥、熱力節流閥，濕度控制器、單向止回閥和蒸發壓力調節閥等部件。

各器件的基本功能如下;

水量調節閥、電磁閥和節流閥主要是用來控制制冷系統中制冷劑的流量和冷卻系統中冷卻水的流量。

油壓繼電器、高低壓力繼電器和蒸發壓力調節閥主要用來控制制冷系統的工作壓力，保證整個制冷裝置正常啟動、安全運行和自動停機。

溫度控制器主要用來控制制冷系統的工作溫度及冷藏庫的庫溫。以控制制冷系統的正常運行。

單向止回閥安裝在相鄰庫房中的蒸發器連接管道上，防止壓縮機停轉時制冷劑的倒流。
