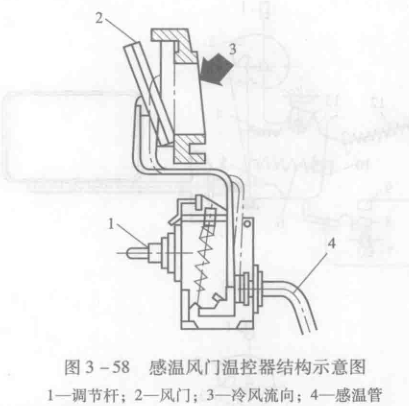

壓力式溫度控制器是目前電冰箱中使用最多的一種溫度控制器，從結構上可分為普通型、半自動除霜型和風門型三種。間冷式電冰箱采用濟南風門溫度控制器控制冷凍室流向冷藏室的冷空氣量，以控制冷凍室和冷藏室的溫度(主要對冷藏室溫度進行控制)，并根據箱內的溫度控制風門的開度，以調節箱內的冷氣流量，從而達到調節箱內溫度的目的，其結構如圖3-58所示。

風門溫度控制器由感溫系統(感溫包、波紋管)、機械傳動裝置和風門組成。感溫系統和機械傳動裝置的功能與前述溫控器相同。風門的尺寸能完全遺蓋風道口;感溫系統的動作傳遞到風門并轉變成風門的旋轉運動，風門的旋轉角度隨波紋管內工質壓力的大小而變化，波紋管的作用力甚至可使風門外在全開或全閉狀態；通過風門旋轉角度的變化，可以改變風道口的開啟度，從而控制冷風的通過量，使箱內溫度得以調節，當冷藏室溫度下降時，感溫管溫度也下降，則波紋管的壓力下降以使風門關閉。

 由于調節風門設在冷凍室引來的風道入口處，冷凍室的冷氣通過風道口進入冷藏室，感溫管裝在冷藏室的回風口處，而冷藏室降溫加快，當冷藏室溫度降到低于0℃時，波紋管內制冷劑的壓力下降，使風門關閉。
