圖1-14所示為空調機組利用鹽水等不凍液間接冷卻制冷系統。

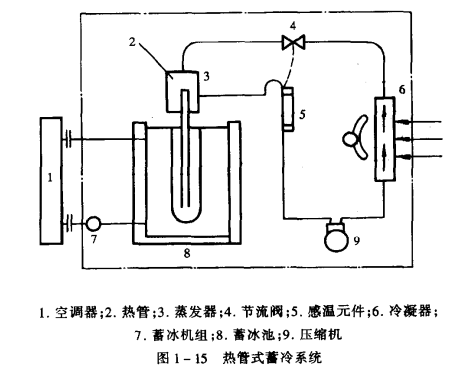

圖1-15所示為熱管式蓄冷系統。

將熱管2放在蓄冰池8內，熱管的下部(蒸發段)在蓄冰池內吸熱制冰，熱管的上部(冷凝段)與來自制冷機的青島制冷劑進行熱交換而放熱。熱管內的工作液在蒸發段吸熱蒸發，經傳輸段流向熱管冷凝段，冷凝液由吸液芯送回蒸發段再次循環。熱管蓄冷系統的特點是由于熱管的等溫高速轉移熱量，使熱管表面的結冰速度均勻，熱管制冰可省掉用鹽水等不凍液的輸送泵，此外，由于熱管自身具有熱變換功能，克服了制冷劑直接蒸發系統管路長引起的制冷劑壓力降低及回油難等缺點。
