分體式壁掛空調器的安裝實例_室內機組的安置

   2020-02-26 十二3434
核心提示:掛板固定后,把與室內機組連接好的管路及排水管用膠帶捆扎,同時按產品說明書電路圖將室內機組的電纜線牢固地裝接在接線柱上,并用壓線板將電費線固定。

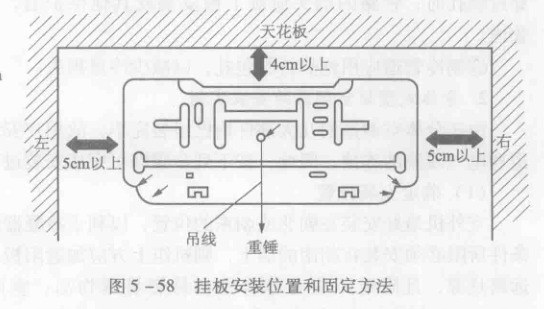

(3) 室內機組的安置:壁掛式分體空調器的室內機組可直接安裝在墻壁上。首先將隨機配帶的掛板固定在選好的壁面上,安裝時,應采用水平儀或吊線測量掛板的水平度和垂直度,然后用膨脹螺釘將掛板固定在水泥墻面上。室內機組掛板的安裝位置和固定方法如圖5-58所示。


掛板固定后,把與室內機組連接好的管路及排水管用膠帶捆扎,同時按產品說明書電路圖將室內機組的電纜線牢固地裝接在接線柱上,并用壓線板將電費線固定。然后再將已捆扎的引出管路與排水管和電費線(水管在下面)一起用膠帶粘緊在一起。注意在捆扎時應由低位置向高位置進行,以避免雨水進入捆扎層內,影響絕熱層的保溫效果。最后,將捆扎好的管路、排水管和電纜一起穿過保護套,并將室內機組掛在掛板的鉤子上。

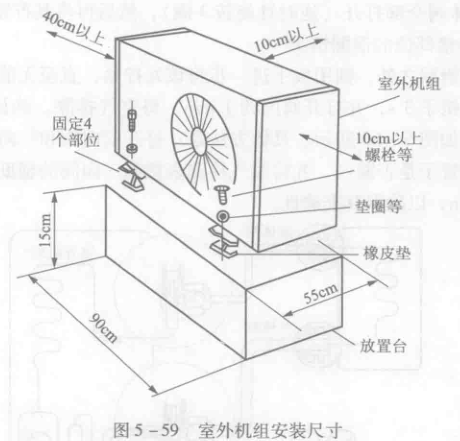

(4) 室外機組的安裝:將室外機組用螺釘固定在三角支架上,但室外機組距墻應為250mm左右為宜,也可以直接安裝在平臺上或距地面1.2m以上的水泥座上,但機組與水泥座之間應加橡膠墊圈,以減少振動,具體安裝尺寸如圖5-59所示。
