鉆墻孔安裝分體空調器時，需要在墻面上打一個孔，以便室內外機組的連接管道、排水管和連接電線從此穿過。鉆孔用的工具和一般的普通鉬具不一樣，其采用的是孔芯鉆頭。其分為旋轉用和振動用及錘擊用孔芯鉆頭。

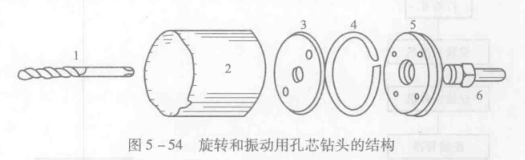

旋轉和振動用孔芯鉆頭的結構如圖5-54所示。其組裝步驟:

1)將柄從固定板的后方旋入，并與環和移動板組裝成膨脹連接器。

2)將膨脹連接器裝人外殼，用兩把扳手緊固。

3)把中心鉆頭嵌入柄內部目孔中，用六角扳手緊固固定螺釘，使中心鉆頭固定好。

4)把柄插入沖擊電鉆的鉆夾頭中，并用鉆夾頭鑰匙旋緊孔芯鉆頭。孔芯組裝好后，就可以在選好的墻面上進行開孔操作。

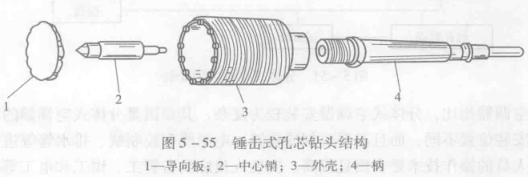

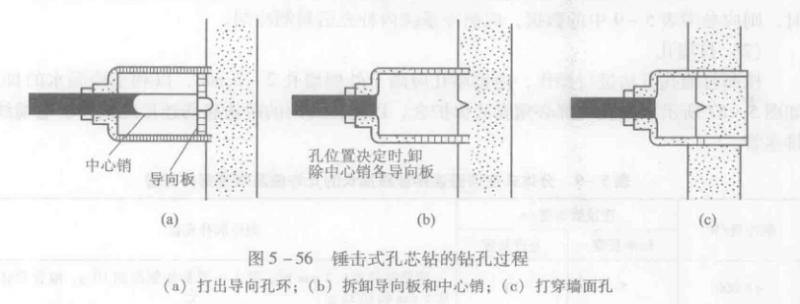

錘擊式孔芯鉆頭結構如圖5-55所示，其組裝步驟為:將柄從外殼的后方旋入→將中心銷插入導向板中→將組裝好的中心銷和導向板插入外殼中，并將導向板端頭的凹入部分對準外殼的凸出部分→把柄插入旋轉錘夾頭中并可靠地固定在止動器中。組裝好后，可以在確定位置的墻面打孔操作，如圖5-56所示，具體步驟為：用導向板和中心銷在墻面上打出導向孔環，拆下導向板和中心銷，將墻面孔打穿。
