二極管

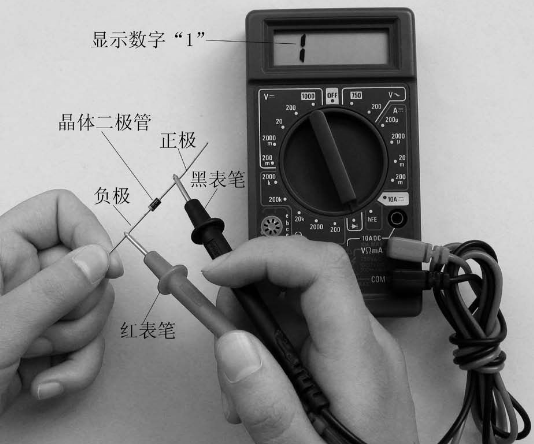

常用的判別方法是用萬用表的歐姆擋(Rx 1k)來測試二極管的正向電阻和反向電阻，然后加以判斷。正向電阻越小越好，反向電阻越大越好。若測得正反向電阻都為零，或都非常小，或都非常大，或都有一定的的阻值但相差很小時，則說明這個二極管是壞的。

通過測量二極管的正、反向電阻，既可得知管子的好壞，同時也能判別出好的二極管的正負極。當側得二極管的正向電阻(電阻最小)時，黑表筆接的是二極管的正極，紅表筆接的是二極管的負極。若測得的是反向電阻(電阻最大)，則黑表筆接的是負極，紅表筆接的是正極。切不可弄錯。

三極管

不論PNP管還是NPN管，三極管都有兩個PN結，找出荃極就是利用了PN結的特性。先假定三只管腳中的任意一只管腳為PNP管的基極，用萬用表的紅表筆(電池負極)接基極，用黑表筆(電池正極)分別接另兩只管腳，即集電極與發射極，由于發射結或集電結均為正向?qū)顟B(tài)，因此表針擺動較大，指示的電阻值較小;反之，若對調萬用表筆，用黑表筆接基極，用紅表筆接發射極或集電極時，由于發射結或集電結均為反向截止?fàn)顟B(tài)，因此表針不擺動或擺動很小，指示電阻值均為很大，則假定的那只管腳就是基極，此管為PNP管。如果兩次測量的結果只有一次與上述相同，則說明假定的那只管腳不是基極，另行選一只管腳再測，只要是PNP管，最多假定到第三次必然找到基極。同理，對于NPN三極管，當黑表筆接基極而紅表筆接發射極或集電極時均為正向?qū)顟B(tài)，當紅表筆接基極，而黑表筆接發射極或集電極時均為反向截止?fàn)顟B(tài)，測試結果剛好和PNP管相反，從而區別了這兩種不同極性的管子。
