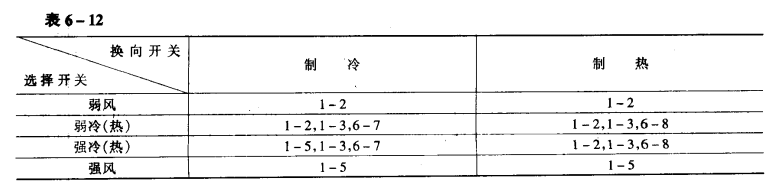

這種空調器是在單冷型空調器電路的基礎上增加一組或兩組1000W或2000W的電熱絲而制成的電熱型冷熱兩用空調器。這種空調器電路用380V三相電源，用兩個交流接觸器A,B分別控制制冷和制熱，其電路結構如圖6一127所示。電路的換向開關和選擇開關的位置關系見表6一12。

制冷時先將選擇開關分別置于弱風和強風位置，風扇電機一端從380V電源的C相分兩路向風扇供電。一路由電源C相~風機啟動電容~風扇啟動繞組C-N→選擇開關2一1→地，完成風扇繞組弱速啟動220V電源回路;或由啟動電容一啟動繞組C一N一S→選擇開關(5一1)→地，完成風扇強速啟動220V電源回路。

另一路電源C相~風扇運轉繞組(A一S一N)→選擇開關(2→1)→地，完成風扇弱速運轉220V電源回路，或由C相→風扇運行繞組A一S→選擇開關5一1→地，完成風扇運行繞組強速運轉220V電源回路。

當風扇正常運轉之后，再將選擇開關置于弱冷或強冷位，這時選擇開關1一2,1一3通，換向開關6-7通，負責控制制冷壓縮機三相電機的交流接觸器開始供電;吸引線包A的一端→線包另一端→溫度控制器→熱保護繼電器的開關接點→換向開關7一6→選擇開關3一1→地，完成220V回路，交流接觸器吸合，三相電機有電，壓縮機運轉，開始制冷循環。當室內溫度達到預定溫度時，溫控器開關斷開，壓縮機停轉。當室內溫度回升后，溫控器接通，交流接觸器吸合，壓縮機又運轉。

制熱時，首先將換相開關由制冷位撥到制熱位，使其接點6一8相通，然后將選擇開關置于弱風或強風位。如為強風位置時，選擇開關1一5、1一3相通。此時控制制熱的交流接觸器開始進電，電加熱器開始加熱，熱空氣由離心風扇吹入室內。
