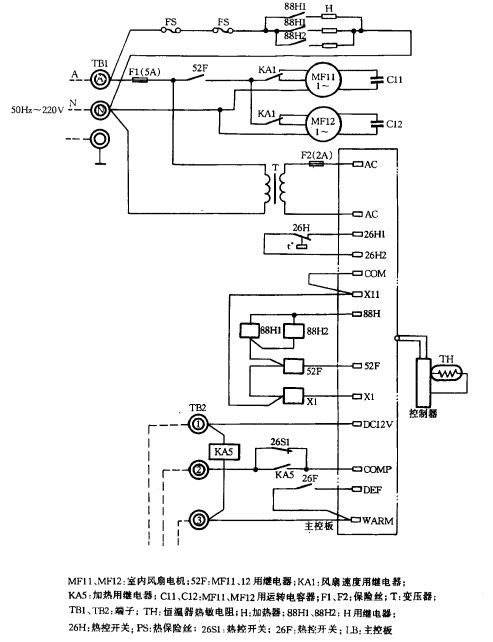

分體柜式空調器室內機電氣控制電路圖如圖6一128所示。室內機的風扇電機(MFIIMF12)均為單相電機，電加熱和主控制板也是單相供電，因此室內機的控制部件均為單相供電，這是與室外機不同的地方，安裝有關連線時一定要注意。否則會造成室內機電器部件損壞。

工作過程如下:接通電源→撥動選擇開關→通過F1(5A)使變壓器T的次級有1OV交流電輸出，經過F2(2A)給主控板(LB.)上電，經橋式整流、濾波后變?yōu)橹绷?/span>12V。當用戶將選擇開關置制冷運行時，控制板送出12V，使風扇用繼電器52F閉合，根據選擇開關的選擇，風扇以不同速度運行。當風速選擇鈕置于低速位置時，X1不吸合，X1的觸點位于常閉位置，如電路圖所示，此時為低風運轉。當選擇位置為高風時，繼電器X1線圈通電，其觸點置于常開位置(即常開觸點閉合)，此時風機轉速為高風。與此同時，主控板COMP端與電源“一”相通，使室外部分啟動工作。

當選擇開關置制熱位置時，若室溫高于設定溫度，則主控板上88H無控制電壓輸出，88H1,88H2繼電器不閉合，其觸點仍處于常開狀態，加熱器H不工作;若室溫下降或重新設定溫度，則控制器發出信號，88H送出12V，使得88H1,88H2閉合，交流電經熱保險絲(FS),88111,88H2觸點到H(3組電熱管)然后回到TB1的N端形成回路，從而達到加熱的目的。若此時制熱效果不佳，則WARM,COMP端送出“一”，加熱用繼電器X5閉合，使得室外濟南壓縮機運轉且四通閥得電，空調機以熱泵方式制熱。若制熱星較大，熱供開關26F,26H1動作，切斷室外機信號，空調機僅以電加熱方式制熱來維持房間熱平衡。

需要指出的是，在室內機控制器中，電加熱用熱控開關26H1,26H2端與88H端是串聯的。26H為電加熱H用熱控開關，它安裝在電加熱器反射板背面、電熱管的上方。當外界溫度高于額定溫度時，它會立即斷開。所以88H要想通電必須在26H處于閉合狀態時才行，換言之，電加熱器要正常工作，FS,26H必須處于完好狀態，若FS,26H有一個處于保護狀態時，應查明過熱原因后再恢復工作。
