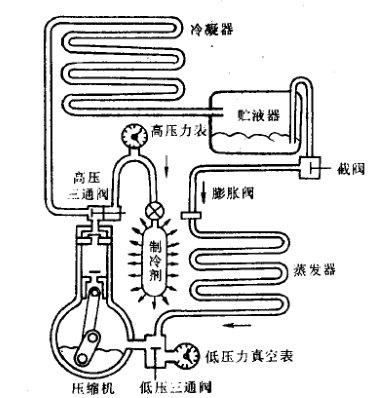

開啟式制冷系統制冷劑排入備用的制冷劑筒內參閱圖3-15,具體操作方法如下:

1) 取干燥清潔的制冷劑筒并經抽真空后,用帶有干燥過濾器的連接管接在高壓端三通效修理口上。在連接管上必須用三通接頭接高壓表,順時針開啟高壓三通閥閥桿,用制冷劑排出連接管內的空氣,然后連接制冷劑筒的接管螺母。將制冷劑筒放和水桶內(加入冰塊最好)或不斷地通人冷卻水冷卻,低壓端三通閥上連接低壓力真空表,并開啟閥桿以示回氣壓力值。

2)啟動壓縮機。逐漸擰動閥桿到關閉排氣管口,此刻注意高壓力表所示壓力值,如超壓時應立即停機,待制冷劑冷卻液化,壓力下降后再開機。

3)注意低壓力表顯示值不得低于0.1kg/cm²(表壓力),防止系統吸入空氣,若低于0.1kg/cm²(表壓力)時應停機,待壓力回升后再開機。直到系統內制冷劑全部排出后,即關閉備用制冷劑的筒閥。操作中要嚴格注意排出壓力,加強制冷劑簡的冷卻,防止因壓力升高發生爆炸事故。

全封閉式制冷系統制冷劑的排出

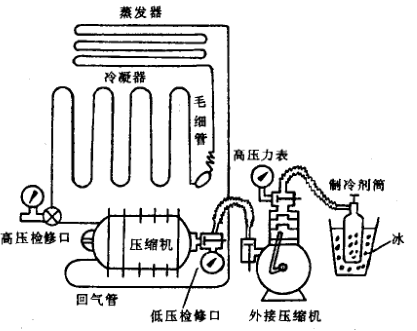

由于全封閉式系統中大多無儲液器,檢修中需要將制冷劑排入備用桶內。全封閉式系統排出制冷劑時,必須將制冷劑筒接在排出管所引出的截閥上,并用冰水來冷卻方能較快地排出。其操作方法基本與開啟式相似,連接裝置如圖3-16所示。也可采用備用壓縮機從低壓截閥處將系統內制冷劑抽出。
