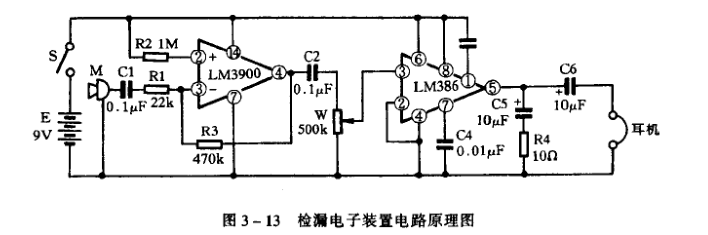

針對傳統制冷系統檢漏新法存在的問題,現設計一種新型電子裝置,是一種不用眼睛觀察,只賃耳朵聽診的聲檢測器。它利用高倍音頻放大電路,通過該檢測器探頭,撿拾泄漏處產生的極微弱氣流聲,放大并推動耳機,使人耳得以聽清”絲絲”的響聲,達到正確判定泄漏部位的目的。它既可以檢測氟里昂泄漏,又能對充氮后的管路系統進行檢漏。該檢漏電子裝置的電路原理如圖3-13所示。

聲檢測器話簡M將微弱聲波信號轉換成電信號,并通過LM3900四運放完成前級電壓放大,再經過LM386進行音頻功率放大,最后推動耳機發聲。聲檢測器的電源,不用交流220V降壓整流來獲取,而采用一節9V疊層電池以徹底杜絕交流噪聲。其開關用微型波段開關或鈕子開關。整個裝置只有煙盒大小,上設一只耳機插座和一只話筒插座。聽簡M(即探頭)采用微型晶體拾音器,也可用壓電陶瓷片加導音管自制,它的屏蔽線長度約1.5m。查漏時,在安靜的環境下,通過移動探頭測定部位。由于此電路非常靈敏,使用時要備加小心。為防止聲頻反饋和外界聲于擾,耳機必須夾緊,在調整音量和開、關電源時,應先摘下耳機。另外,操作中探頭不要碰氛物體,以防強音刺耳。

實踐表明,運用上述聲檢測器,足以達到空調器制冷劑拾音檢漏的目的。它除檢測房間空調器外,也可用于測定電冰箱、冷柜、冷庫及中央空調的制冷系統。
