接通空調器電源,按動制冷鍵后,室內、外機組均不工作。拆開室內機控制箱檢查,電源變壓器線圈外表面燒糊,一組線圈被電弧擊穿而報廢。按原規格購買變壓器更換后,通電試機,室內外機組運行正常,制冷效果良好。因工作需要空調器連續工作幾天后,故障又重現。檢查控制板又見到變壓器燒壞,誤判變壓器質量欠佳,連續更換兩個變壓器均遭同樣下場。

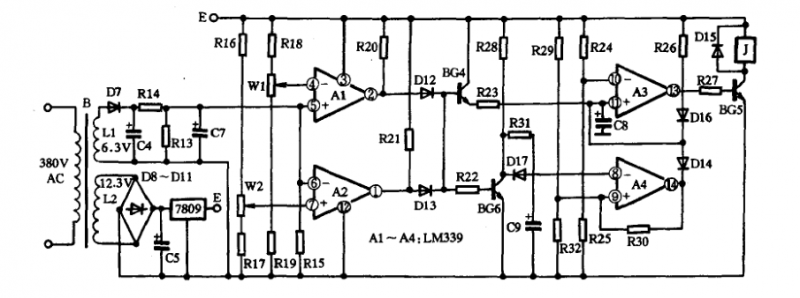

該機電源電路如圖4-4所示,交流380V電壓經電源變壓器B降壓后,輸出兩組交流電壓。第一組6.3V供過壓和欠壓保護電路,第二組12.3V經全波整流、濾波和穩壓后,分別向LM324和控制繼電器供電。電源變壓器屢次被燒壞,主要是線圈過流導致溫升過高造成的,而過流又以某元件損壞或短路為多見,應重點檢查12.3V電源回路的元件。

從室內控制柜下部拆下控制板(AP2),檢查全波整流電路,發現一只二極管外表面顏色稍變黑,焊下后測量已呈短路。按照原型號更換后并檢查其余元件無異常時,通電試機,機組運行正常,故障徹底排除。另外,該電源設置有過壓保護電路,其核心是一塊四運放集成塊LM339。其中Al為過壓檢測部分,A2為從壓檢測部分,A3為輸出控制部分,A4為延時保護部分。LM339工作電壓取自AN7809穩壓輸出的9V電源。取樣電壓為經D7整流得到的電壓。

當電源電壓在380V(+10%~-15%)范圍內變化時,即電源變壓器B的L1端電壓在6.3V與5.3SV之間變化時,調整電位器W1在6.93V以內,使A1的@腳輸出低電位。調整電位器W2在5.35V以內,使A2的①腳輸出低電位,此時A3的?腳、A4的?腳輸出低電位,BC5截止,繼電器J不吸合,通過外接二次控制電路使壓縮機工作。
