某單位建有一座藥用植物種子儲藏庫,該庫由三個儲藏室組成,溫度分別為-10℃、0℃、+17℃。-10℃和0℃的儲藏室制冷系統由風冷式壓縮機組與室內蒸發盤管組成,制冷劑為R-502;+17℃的儲藏室采用分體式低溫空調器,制冷劑為R-22。各制冷系統室外機組與室內機組或蒸發盤管間的連接管長達8~10m,設備安裝人員將各制冷系統回氣管作了很好的保溫處理,而供液管不保溫。他們認為,回氣管是低溫管,保溫可以減少冷量損失;供液管溫度高,不保溫可使制冷劑進一步向空氣散熱。其實這種講法不全面,回氣管與供液管是否都需要保溫,以及怎樣保溫,要看制冷系統以什么物質作制冷劑,以及系統中是否設有氣液分離器。

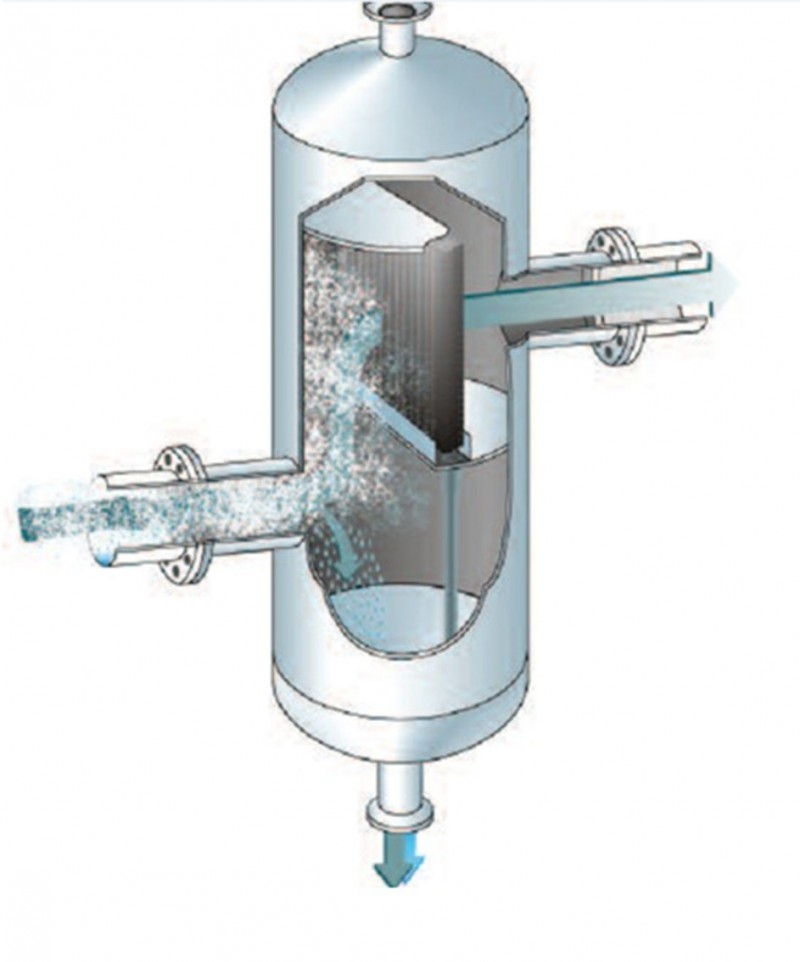

如果以R-22或氨作制冷劑,且回氣管上有氣液分離器,則僅需對回氣管加以保溫,供液管不保溫?；貧夤鼙睾罂蓽p少冷損,氣液分離器起到防止液態制冷劑進入壓縮機的作用,只有在這種情況下,前面的講法才是對的。如果以R-12或R-502作制冷劑,則無論系統中有沒有氣液分離器,均應將回氣管與供液管一起保溫,即實現回?zé)嵫h(huán),以提高制冷量和能效比,并減少壓縮機倒霜的可能。

本例中各儲藏室制冷系統均沒有設置氣液分離器,僅對回氣管作保溫處理有可能導致液態制冷劑進入壓縮機而產生“倒倒霜"“液擊"等有害現象。當冬季氣溫較低時,壓縮機常出現”倒霜”現象,尤以-10℃和0℃制冷系統為嚴重。這兩個制冷系統以R-502為制冷劑,并且供液管與回氣管是布置在一起的,拆除回氣管保溫材料,對兩管共同保溫實現回?zé)岷?壓縮機表面結霜現象出現次數減少了。再對制冷劑充注重作適當調整,基本上消除了結霜現象。對于+17℃的制冷系統,由于以R-22為制冷劑,如果也將供液管與回氣管一起保溫,則能效比將有所降低,從理論上講不宜采用。但因系統中沒有氣液分離器,回氣管單獨保溫常使壓縮機出現“倒霜"現象,如果不保溫又將產生較大冷損。針對該制冷系統常年運行,大部分時間熱負荷較小的情況,為減少或消除壓縮機“倒霜"現象,還是應該將供液管與回氣管貼在一起,再作保溫處理以實現回?zé)釣楹谩?/span>
