由于冷庫圍護結構內部實際的冷凝過程比較復雜,目前在實物觀測和理論研究方面都不能滿足解決實際問題的需要,所以在設計中主要是采用一定的構造措施來結構內部的濕狀況。

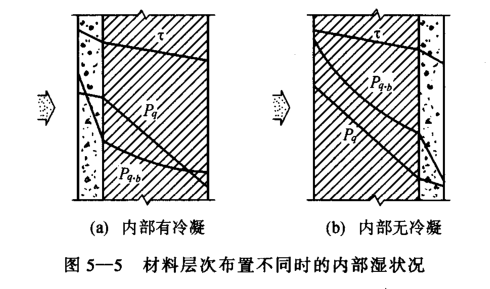

合理布置圍護結構的各層材料：在同一氣象條件下,使用相同的材料,由于材料層次布置的不同,一種構造方案可能不會出現冷凝,而另一種方案則可能出現冷凝。如圖5-5所示。圖中是將熱導率小、蒸汽滲透系數大的隔熱材料層布置在水蒸氣流入的一側,將熱導率大而蒸汽滲透系的密實材料層布置在水蒸氣流出的一側。由于第一層熱阻大,溫度降落快,最大水蒸壓力“P_q·b”曲線相應地降落快,但該層透汽性大,水蒸氣分壓力“P_q"線降落平緩；在第二層中,情況正好相反,“P_q·b"線降落平緩;而“P_q"線降落急劇。這樣“P_q·b"線和”P(pán)_q”線就很容易相交，也就是容易出現內部冷凝。（b）圖是把隔熱層布置在水蒸氣流出一側，這就避免了上述情況，所以，在材料層布置上應盡量在水蒸氣滲透的通道上做到：進難出易”。

我們可以清楚地看出,在圍護結構的設計中,各材料層的位置對圍護結構內部的凝水影響是很大的。為了避免圍護結構內部凝水,一般按下述原則布置各層材料:

1、將隔熱層布置在圍護結構溫度低的一側,使圍護結構內部各層保持較高的溫度,其最大水蒸氣分壓力P_q·b也相應提高,使各層水蒸氣分壓力P_q不易達到最大值P_q·b,從而減少冷凝的可能。

2、將蒸汽滲透系數小的材料布置在圍護結構溫度較高的一側,使水蒸氣進入圍護結構受到的阻力大,進入量小,而滲出圍護結構時受到的阻力小,擴散出去快。這樣就降低了圍護結構內各層的水蒸氣分壓力P_q,使其不易達到最大值P_q·b,從而難于產生冷凝現象。
