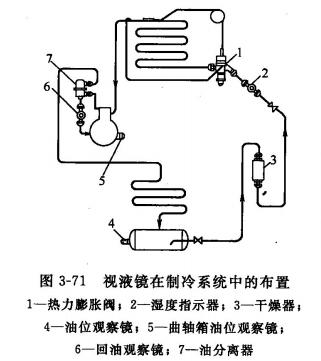

在制冷系統工作時，要想知道其中流體的流動情況，如供液、供油等情況，應在壓縮機曲軸箱、儲液器及供液、供油管路處安裝視液鏡。根據其用途不同，視液鏡可分為液流視鏡、液位視鏡和制冷劑含水里視鏡等。如圖3-71所示，視液鏡在制冷系統中根據各自特點布置在不同的位置。

1、液流視鏡 液流視鏡用于觀察制冷劑和回油流動情況，一般安裝在制冷劑供液管和油分離器回流管上。液流視鏡如圖3-72所示。制冷系統能否正常運行，除了系統中設備正常工作外，主要取決于系統中運行的制冷劑循環最是否正常。當制冷劑不足時，在液流視鏡的觀察孔里常會出現氣泡流過，此時應給系統補充適量制冷劑，以保證系統制冷效果良好。

2、制冷劑含水量視鏡 制冷劑含水量視鏡通常與液流視鏡裝在一起，在視鏡的中心部分裝有一個能指示含水量的紙質圓心，在圓心紙上涂有金屬鹽指示劑。這種鹽類對水很敏感，它根據制冷系統中含水最不同而顯示不同的顏色，這樣即可判斷含水的程度。該類視鏡一般不適用于紙制冷系統，但完全適用于氟里昂制冷系統，如R11, R12, R22, R113, R114等。指示劑紙芯不同，顏色變化情況也不一樣，一般均在視鏡上用顏色標明。

3、液位視鏡 液位視鏡主要用于觀察油位和液位的高低，一般安裝在濟南壓縮機曲軸箱和儲液器上，這樣便于制冷系統安全操作。
