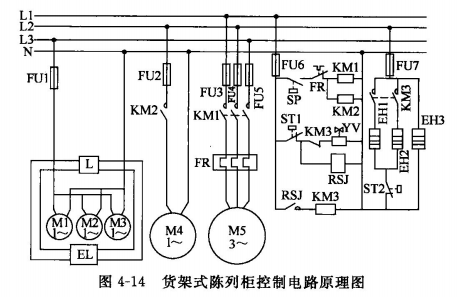

圖4-14是貨架式冷藏陳列柜控制電路原理圖。控制原理簡述如下。

接通電源后，交流接觸器KM1, KM2常開主觸點閉合，風扇電動機M4和壓縮機電動機M5啟動，同時，電磁閥YV開啟，融霜定時器RSJ計時。當柜內達制冷溫度要求時，制冷溫度控制器ST1斷開，從而使YV, RSJ徽型電動機都失電，YV關閉，RSJ計時停止。YV失電后，M4, M5繼續工作，當壓縮機低壓側壓力降到設定值時，壓差控制器SP斷開，使KM1, KM2線圈失電，從而KM1, KM2常開觸點恢復斷開狀態，M4, M5失電停轉。當柜內溫度上升到開機設定值時，ST1接通YV, RSJ微型電動機得電，YV開啟，高壓降低，低壓回升，RSJ計時又開始。當高低壓力值減小到設定值時，SP又閉合，KM1, KM2線圈又得電，KM1, KM2常開觸點閉合。M4, M5又得電運轉，制冷循環開始重復上述過程，實現自動控制制冷過程。RSJ對壓縮機的運轉時間進行累計，累計時間達設定值(一般為12h或24h)時，RSJ的常開觸點閉合，交流接觸器KM3線圈得電，KM3常開觸點閉合，融霜電熱絲EH1, EH2開始加熱融籍，同時，KM3常閉觸點斷開，YV失電，因此，在融霜剛開始時，M4, M5繼續工作，當?shù)蛪簜?cè)壓力降到設定值時，SP斷開，M4, MS停轉，融霜繼續進行。融霜由RSJ與融霜溫度控制器ST2共同控制，當融霜時間達設定時間值(30~40min)時，RSJ動作，使RSJ常開觸點恢復斷開狀態，KM3線圈失電，EH1,EH2斷電，停止加熱。如果融霜時間沒有達到設定值，而柜內溫度上升較高，ST2斷開，同樣可停止融霜，但KM3線圈仍有電，RSJ繼續積累融霜時間，當達到設定值時，KM3線圈才失電。KM3線圈失電后，YV得電，高低壓差降低，SP閉合，M4, M5啟動運轉，恢復制冷循環。在制冷與融霜整個過程中，柜內風機M1~M3一直運轉，從而促進換熱，又能形成空氣幕。圖中，EH3是防漏電熱絲，L是快速啟動鎮流器，EL是柜內熒光燈。

本電路與冷藏柜相比較不同之處主要有兩點:第一采用壓差控制器控制機組工作，保證機組停機時將低壓側制冷劑抽走，安全性好;第二，采用定時融霜，一方面提高制冷效果，另一方面除去柜內風機上的霜，保證風機正常運轉，避免因積霜而阻擋柜內風機運轉。島式陳列柜電路與上述電路基本相同。
