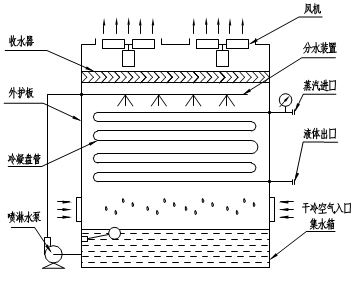

對蒸發式冷凝器的結構，早期有的廠家設計為風和水形成逆向流動的結構。目前大多廠家設計為水和風形成同向流動的結構，冷凝排管與疏水器同時進入干燥的新風，形成雙效冷卻效果，加強水的蒸發，使下部與上部盤管組的氣流呈叉流同時換熱狀態，進一步降低淋水溫度，增強換熱效果，從而降低制冷系統的冷凝壓力;其特殊的結構又保證了噴淋水與空氣間良好的接觸，使冷凝排管周圍始終被水所包容，避免了風水逆向所造成冷凝管下部的水風吹散出現干冷凝現象;同時，風水同向結構水流速加快，還能有效阻止冷凝排管的結垢。

兩臺以上蒸發式冷凝器并聯安裝時;在接管上應遵循以下原則:

1)冷凝器出液管端應設置存液彎。

2)出液管應具有足夠長度的垂直立管。

3) 貯液器與冷凝器之間的均壓管應連接在冷凝器的進氣口處。
