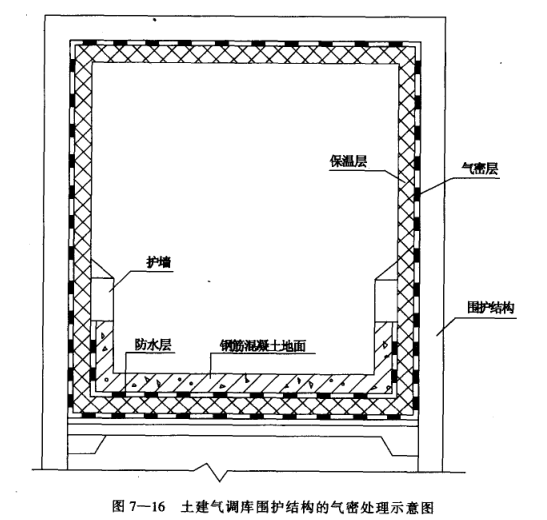

圖7-16表示了傳統建筑結構建成的土建氣調庫圍護結構的氣密處理示意圖。從圖7-16可以看出,氣密層、保溫層在圍護結構四周形成一個完全連續、不間斷的體系。氣密材料可采用聚氨脂涂膜,厚度一般為0.8~1.0毫米;保溫材料采用現場噴涂聚氨脂泡沫塑料,厚度一般為80~100毫米。現場噴涂聚氨脂泡沫塑料是氣調庫建筑中最好達到的保溫材料,它不僅保溫性能優越、容重小、強度高、整體氣密性好、粘著力強、施工方便，而且具有無縫連續的構造,在基層上形成閉孔的防水層,同時具有保溫和防水兩種功能。在氣調庫中進行保溫層施工時,為達到很好的效果,一般聚氨脂噴涂次數不得少于3~4次。

為了減少氣調庫的投資,一般建筑都做成單墻。為了防止鏟車在氣調間內遷回運輸和堆碼時損壞保溫層,在氣調間圍護結構四周確一道高1.5~2米的磚墻,用以保護保溫層(如7-16所示)。

對于輕金屬結構的組合式氣調庫,其墻、頂均采用彩鍍夾心板,這是一種新型的集氣密和保溫功能為一體的復合建筑板材。彩鋼夾心板的兩個面層采用鍍鋅鋼板或合金鋁板,兩層面板之間為保溫層,保溫材料一般為聚氨脂泡沫塑料或聚苯乙烯泡沫塑料。為增強夾心板長度方向的抗彎強度和剛性,通常將鋼(鋁)板軋制成波紋板。彩鍍夾心板一般在工廠專門的生產線加工成型,建庫時只需將其運輸?shù)浆F(xiàn)場裝配即可。
