(2)根據實際接線判斷引線功能

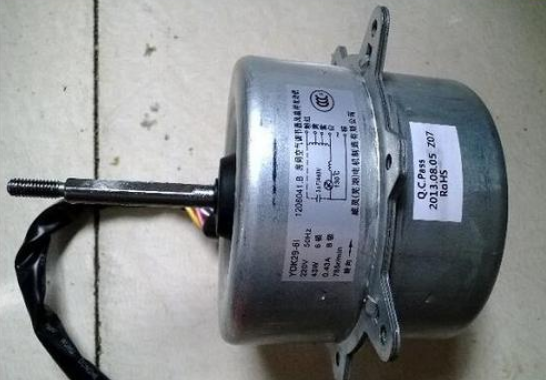

室外風機共有3根引線:只接室外機接線端子上電源1.端，引線為公共端(C);接電容和電源N端，引線為運行繞組(R);只接電容，引線為啟動繞組(S)。

(3)使用萬用表電阻擋測量線圈引線阻值

使用單相交流220V供電的電機，內設的運行繞組和啟動繞組在實際繞制銅線時，由于運行繞組起主要旋轉作用，使用的線徑較粗，且匝數少，因此阻值小一些;而啟動繞組只起啟動的作用，使用的線徑較細.且匝數多，因此阻值大一些。

每個繞組共有2個接頭，因此2個繞組共有4個接頭，但在電機內部，將運行繞組和啟動繞組的一端連接一起作為公共端.只引出1根引線，因此電機共引出3根引線。

①測量3根引線阻值 逐個測量室外風機的3根引線限值，會得出3次不同的結果，YDK48-6 H電機實測阻值依次為229Ω, 102Ω, 127Ω，其中最大阻值229Ω為啟動繞組+運行繞組的總數，最小阻值102Ω為運行繞組阻值，127Ω為啟動繞組阻值。

說明:測量室外風機線圈阻值時。應當用手扶住軸流扇葉再測量，可以防止扇葉轉動、電機產生感應電動勢干擾萬用表顯示數據。

②找出公共端 在最大的阻值229Ω中，表筆接的引線為啟動繞組和運行繞組，空閑的1根引線為公共端(C)。

③找出運行繞組和啟動繞組 一支表筆接公共端，另一支表筆測最另外2根引線限值，限位小的引線為運行繞組(R)，阻值大的引線為啟動繞組(S)。

④如電機功率較小，常見在20 w以下時，有些型號的電機實側運行繞組阻值大、啟動繞組阻值小。
