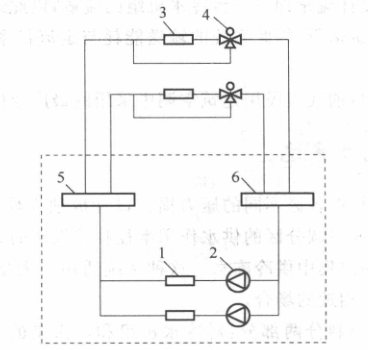

圖3-7給出了單級泵定流量水系統圖示。此系統在空調機或風機盤管空調器供水管(或回水管)上設置由溫度控制的三通電動閥。有兩種調節方法:連續調節和二位控制。

連續調節。當負荷降低時,一部分水流量與負荷成比例地流經空調機,以保證供冷量與負荷相適應;另一部分水從三通閥旁通,以保證通過循環水泵的流量基本不變。

二位控制。當負荷降低到某一設定值(通常設定所控制的溫度)時,水流量不經末端裝置(如風機盤管),而全部旁通。

定流量系統只有在多臺冷水機組(一機一臺設置)時,可實現分階段定流量運行,以節省輸送能耗。一個系統大部分時間是處于低負荷運行狀態,而這時運行的水泵仍按設計流量運行，無法再進一步節省輸送能耗，因此，在大型空調系統中目前很少采用。
