外形與作用

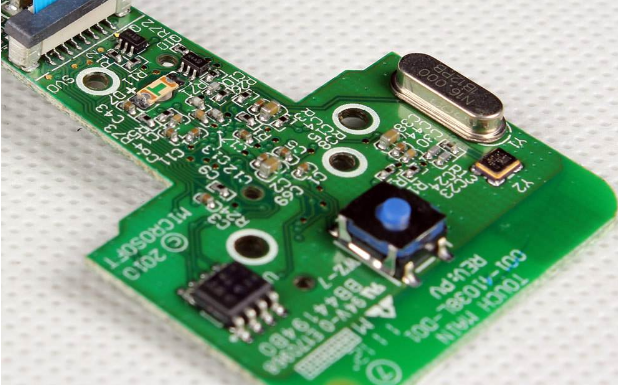

石英晶體振蕩器，簡稱晶振，安裝在CPU附近，作用是向CPU提供穩定的基準時鐘信號，使CPU能連續地執行指令;表面數字即為工作頻率，換算以后通常以"MHz”為單位。

早期主板常見有②腳晶振，2個引腳直接和CPU引腳相連;目前主板全部使用③腳晶振，兩側的引腳連接CPU引腳，中間引腳接地。

測量晶振工作電壓

使用萬用表直流電壓擋，黑表筆接中間引腳地，紅表筆接兩側引腳測量電壓，實測美的KFR-26GW/DY-B (E5)室內機主板晶振電壓為2. 5V和2.8v，兩側引腳電壓相差約0. 3V;如果實測兩側引腳電壓相等或均為0V，則為晶振或CPU內部電路損壞。

說明:不同型號的主板，晶振兩側引腳電壓并不相等，如有些主板為1. 8V和2V，有些主板為2. 1 V和2. 3V，正常時均相差0. 2~0.3V。
