作用 過零檢測電路的作用可以理解為給CPU提供一個標準，起點是零電壓，晶閘管導通角的大小就是依據這個標準確定的。也就是說PG電機高速、中速、低速、微速均對應一個導通角，而每個導通角的導通時間是從零電壓開始計算的，導通時間不一樣，導通角度的大小就不一樣，因此電機的轉速就不一樣。

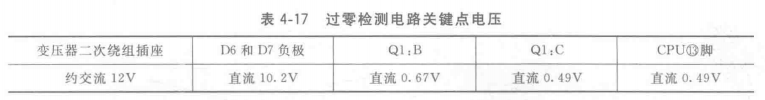

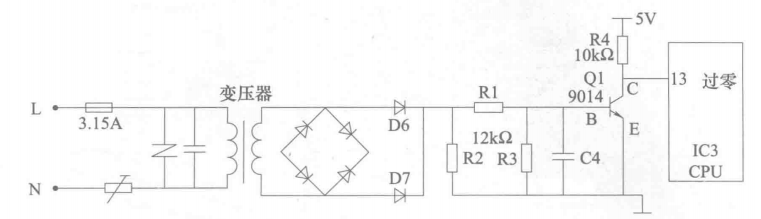

工作原理 過零檢測電路原理圖見圖4-73，關鍵點電壓見表4-17，由CPU?腳，二極管D6和 D7，電容C4，三極管Q1，電阻R1, R2, R3, R4組成。

取樣點為變壓器二次繞組插座，變壓器二次繞組插座的約交流12V電壓，經D6和D7全波整流，電阻R1, R2, R3分壓，電容C4濾除高頻成分，送至三極管Q1的基極B。當交流電源位于正半周時，B極電壓高于0.7V， Q1集電極C和發(fā)射極E導通，CPU?腳為低電平約0.1V;當交流電源位于負半周時，B極電壓低于0.7V，Q1 C極和E極截止，CPU?腳為高電平約5V。通過三極管Q1的反復導通、截止，在CPU?腳形成頻率為100Hz的脈沖波形，CPU通過計算，檢測出輸入交流電源電壓的零點位置。
