電控系統主要由室內機主板、顯示板、傳感器、變壓器、室內風機、同步電機等主要元件組成。

電控盒主要部件 電控盒位于離心風扇上方，設有室內機主板、變壓器、室內風機電容、壓縮機繼電器、輔助電加熱繼電器((2個)、室內外機接線端子等。

說明:壓縮機繼電器和輔助電加熱繼電器設計位置根據機型不同而不同，大部分品牌空調器通常安裝在室內機主板上面。

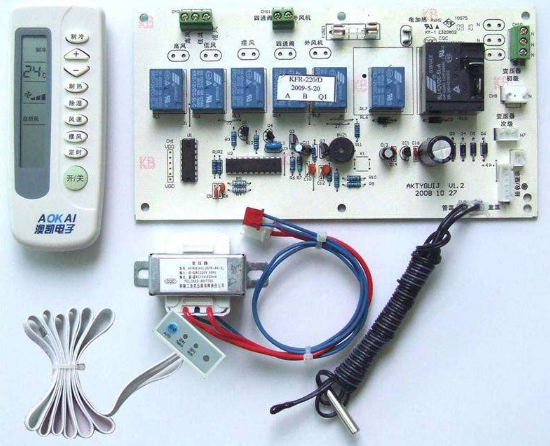

室內機主板主要元件和插座 主要元件:CPU,晶振、反相驅動器、7805,整流二極管、濾波電容、蜂鳴器、5A保險管、壓敏電阻、PTC電阻、室外風機繼電器、四通閥線圈繼電器、同步電機繼電器、室內風機高風和低風繼電器。

插座:變壓器一次繞組插座、變壓器二次繞組插座、顯示板插座、室內環溫和管溫傳感器插座、室外管溫傳感器插座、壓縮機繼電器線圈插座、輔助電加熱繼電器線圈插座、室外風機接線端子、四通閥線圈接線端子、交流電源L輸入接線端子、交流電源N輸入接線端子、室內風機插座、同步電機插座。

顯示板主要元件和插座

主要元件:接收器、顯示屏、按鍵、顯示屏驅動芯片。

插座:只有1個，連接至室內機主板。
