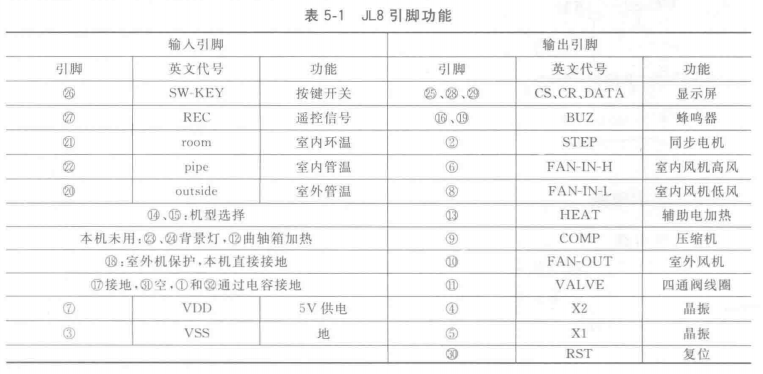

CPU引腳功能 CPU型號:MC68HC908，美的廠家掩膜為JL8CSPE6L39J，簡稱“JL8"，適用于單相或三相供電的柜式空調器電控系統，共有32引腳，引腳功能見表5-1。

主板背面  本機(或其他型號空調器目前的機型)室內機主板背面大位使用貼片元件，可降低成本并提高穩定性。

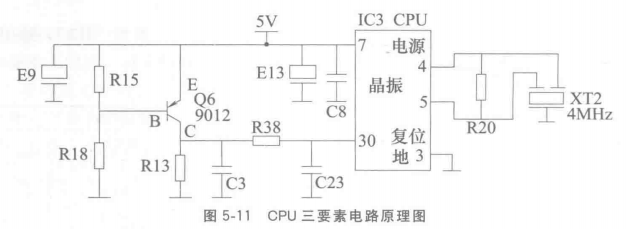

工作原理  CPU三要素電路原理圖見圖5-11。工作原理和掛式空調器相同，電路作用是為CPU提供必要的工作條件。

7805輸出的直流5V電壓直供CPU⑦腳電源引腳，XT2晶振和CPU內部電路共同產生穩定的4MHz時鐘信號，復位電路將CPU內部程序清零。
