同步電機安裝位置
同步電機通常使用在柜式空調器上面，安裝在室內機上部的右側。作用是驅動導風板左右轉動，使室內風機吹出的風到達用戶需要的地方。
說明:柜式空調器的上下導風板一般為手動調節，但目前的部分空調器改為了自動調節，且通常使用步進電機驅動。
同步電機實物外形
示例同步電機型號為SM014 B，共有2根連接引線，1根地線。工作電壓為交流220V,頻率為50Hz、功率為4W,每分鐘轉速約5圈(5r/min)。
工作原理

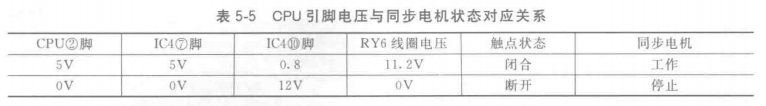

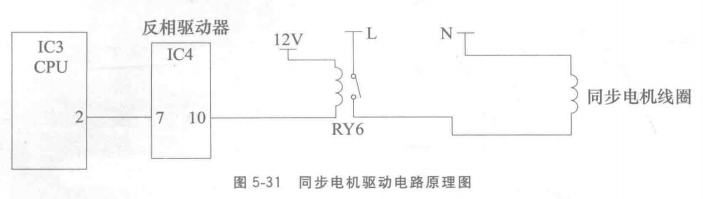

同步電機驅動電路原理圖見圖5-31，CPU引腳電壓與同步電機狀態的對應關系見表5-5。
同步電機工作電壓為交流220V，由繼電器提供;CPU輸出信號經反相驅動器放大，驅動繼電器線圈，工作原理和掛式空調器的繼電器驅動電路相同。
CPU②腳為同步電機控制引腳，當CPU接收到信號需要控制同步電機運行時，引腳電壓由低電平0V變為高電平5V，送到反相驅動器IC4的⑦腳，IC4內部電路翻轉，⑩腳為低電平約0. 8V，繼電器RY6線圈電壓約11. 2V，產生電磁吸力使觸點閉合，同步電機線圈接通交流電源220V，電機轉子開始轉動，帶動左右導風板旋轉;如CPU需要控制停止運行時，②腳變為低電平0V，反相驅動器停止工作，RY6線圈電壓為直流0v，觸點斷開，同步電機因無供電也停止運行。
內部構造
同步電機內部構造由外殼、定子(內含線圈)、轉子、變速齒輪、輸出接頭、上蓋、連接引線及插頭組成。
測量同步電機線圈阻值
同步電機只有2根引線，使用萬用表電阻擋，測量引線阻值，實測約為8. 6kΩ根據型號不同，阻值也不相同，某型號同步電機實側阻值約10kΩ。
