壓縮機控制器件

在室外機負載電路中，三相柜式空調器和單相柜式空調器基本相同，室內機主板為整機電控系統的控制中心，由室內機主板CPU控制繼電器，經室內外機連接線控制室外風機和四通閥線圈;而壓縮機由于功率較大，使用交流接觸器(簡稱交接)控制壓縮機的運行與停止，室內機主板的壓縮機繼電器只控制交流接觸器線圈。通常室外機電路板只具有檢測相序的功能，因此整機的控制中心還是室內機主板CPU。

工作原理

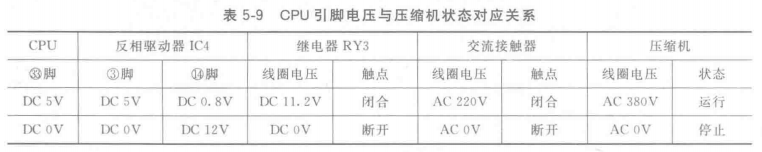

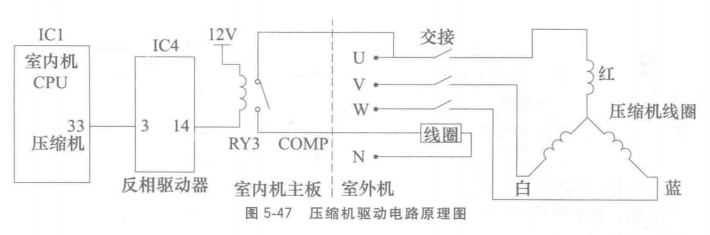

濟南壓縮機驅動電路原理圖見圖5-47, CPU引腳電壓與壓縮機狀態的對應關系見表5-9。

CPU33腳為壓縮機控制引腳。當CPU需要控制壓縮機運行時，引腳為高電平5V，反相驅動器IC4的③腳輸入端即為高電平5V二內部電路翻轉;輸出端?腳接地，電壓約為0.8V.繼電器RY3線圈電壓約為11. 2V，產生電磁吸力使觸點閉合;U端電壓經RY3觸點至交流接觸器線圈，與N構成回路，線圈電壓為交流220V，產生電磁吸力使三端觸點閉合;三相電源U-V-W的交流380V電壓經交流接觸器觸點至壓縮機線圈，壓縮機運行，制冷系統開始工作.

    當CPU需要控制壓縮機停止運行時，33腳變?yōu)?/span>0V，反相驅動器③腳、?腳未工作，繼電器RY3線圈電壓也為0V，觸點斷開，交流接觸器線圈電壓變?yōu)榻涣?/span>0V，其三端觸點也

斷開，壓縮機線圈電壓為交流0V，壓縮機因無供電而停止運行。

    CPU控制壓縮機流程:CPU→反相驅動器→繼電器→交流接觸器→壓縮機。
