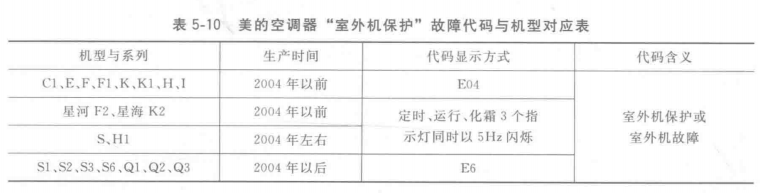

表5-10為美的空調器“室外機保護”故障代碼與機型、生產時間匯總。
室外機主板 可大致分為7路單元電路。
① 5V供電:室外機未設變壓器和電源電路，室外機主板使用的直流5V電壓由室內機主板經連接線提供。②室外管溫傳感器:只設有插頭，轉接到室內外機連接線直流5V供電插頭中的黑線。③ CPU電路:為室外機主板的控制中心。④電流互感器:向室外機CPU提供壓縮機運行電流信號。⑤相序檢測電路:室外機CPU通過此電路檢測輸入三相電源的相序是否正確及是否缺相。⑥指示燈:設有3個，顯示室外機CPU檢測的工作狀態，也可顯示故障代碼。 ⑦光耦:為室外機主板CPU的輸出部分，申接在“室外機保護”的黃線中。
工作原理

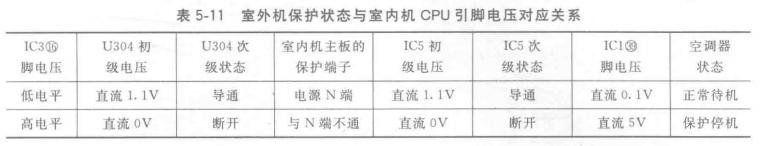

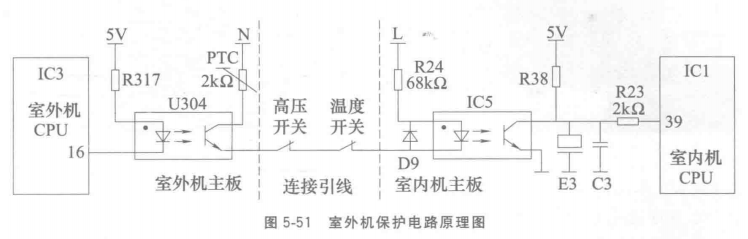

室外機保護電路原理圖見圖5-51，室外機保護狀態與室內機CPU引腳電壓的對應關系見表5-11。
空調器整機上電后，室內機主板產生5V電壓經連接線送到室外機主板，為室外機主板提供電源，室外機CPU (IC3)開始工作。首先對三相電源的相序和缺相進行檢測，如全部正常即三相供電符合壓縮機運行要求，IC3的?腳輸出低電平，光耦U304初級發光二極管得到供電，使得次級導通，室外機零線N經PTC電阻(2kΩ→光耦U304次級→壓縮機排氣管溫度開關(溫度開關)→壓縮機排氣管壓力開關(高壓開關)、再由室內外機連接線中黃線送到室內機主板OUT PRO(室外機保護)接線端子。
