送風口可安裝在高架活動地板上,也可用高架地板配套的風口板送風,如圖4-2所示。地板下的空間可作為空調送風靜壓箱。靜壓箱可以減少送風系統動壓、增加靜壓、穩定氣流和減少氣流振動,可使送風效果更加理想。空氣經過地板上安裝的風口板向設備和機柜送風。隨著科技的發展和電子設備的不斷升級,機柜功率越來越大,需要的配風風量也相應增加。此時,高架地板下送風存在兩個瓶頸,即地板下送風截面積和地板的出風口的有效出風面積。為了解決這些問題,高架地板越鋪越高,但是地板出風口的面積已經達到了極限,出孔率不可能達到100%,而增加每臺機柜所擁有的地板出風量必須增加機房面積。所以,地板下送風的氣流組織方式,目前只能滿足每臺機柜5kW以下的密度要求。解決5kW以上的高密度機柜的制冷需要必須打破傳統的單純下送風方式，對部分高功率密度的機柜采用單獨配置區域性的水平空調系統,并同時將若干高密度機柜布置成為冷熱通道送風系統,這種制冷方式可以提高冷卻效率,將成為高密度集成式數據中心機房空調發展的趨勢。

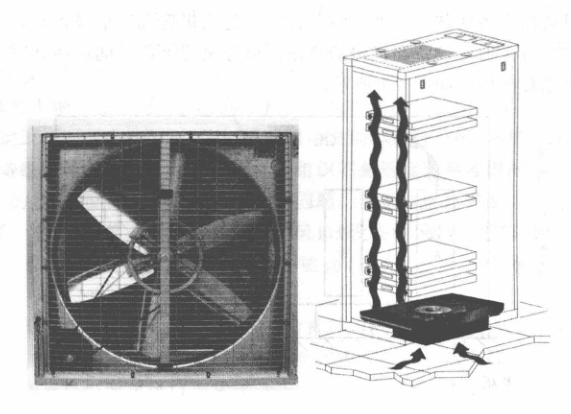

地板送風機是針對高架地板機房設計的通風設備,它可以嵌入高架地板,有效節約安裝空間,其智能調速器可以根據周邊環境的溫度調節輸出風量,均勻散熱,有效克服高架地板機房內熱負荷密度過高、不均勻的難題,為機房提供一個有效、節能的制冷散熱效果。如圖4-3所示。

在有足夠平均冷卻能力,但卻存在高密度機柜造成的熱點的場合,可以通過采用有風扇幫助的設備來改進機柜內的冷卻負荷,這種設備可以改善氣流,并可使每一機柜的冷卻能力提高3~8kW。像所有的排風裝置一樣,安裝此類裝置要謹慎,以確保從鄰近空間分流空氣不會造成鄰近機柜本身的過熱。這些裝置應該由UPS供電,以防止停電時后備電源啟動時因熱量過大而造成宕機。
